Пассивное сетевое оборудование

Структура и топология СКС

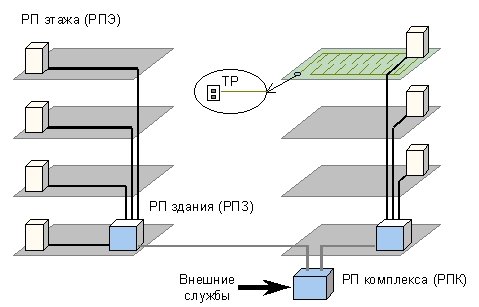

СКС в здании.

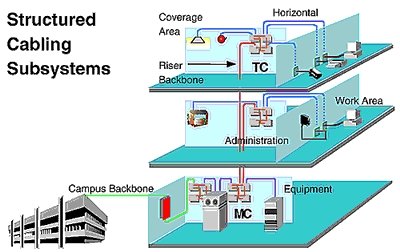

Логически СКС можно разделить на три кабельные подсистемы: магистральную кабельную подсистему территории или комплекса зданий, магистральную вертикальную подсистему здания, соединяющую его этажи, и горизонтальную подсистему этажа — от распределительного пункта (РП) до коммуникационных розеток (ТР) на рабочих местах.

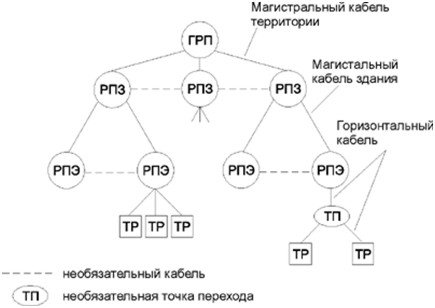

Физическая топология CKC представляет собой иерархическую звезду.

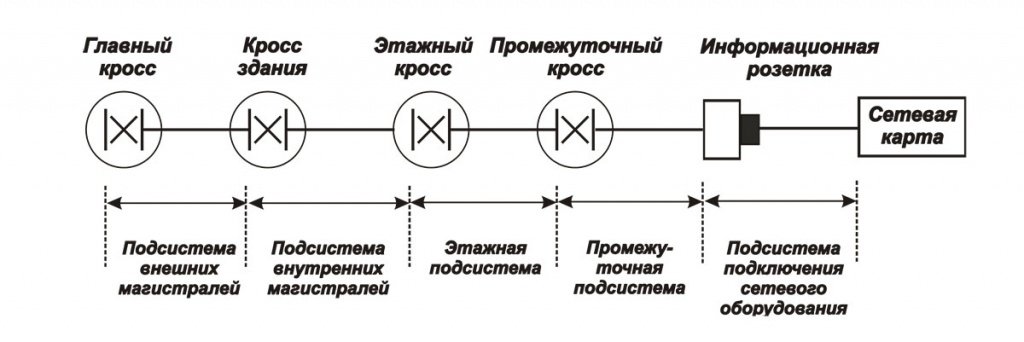

Подсистемы СКС имеют иерархическую структуру. В нее входят соединительные кабели («витая пара» или волоконно-оптические), коммутационные панели (с врезными контактами или модульными гнездами), коммутационные шнуры, разъемы, розетки, адаптеры. Монтажные шкафы и стойки, кабельные каналы в СКС не включаются, но могут поставляться с нею как готовое решение. Активное сетевое оборудование также не входит в состав СКС.

Один из вариантов построения СКС и ее подсистем на «оптике» (красный) и «меди» (синий): магистраль комплекса зданий, горизонтальная подсистема, вертикальная магистраль, рабочая зона, зона оборудования и администрирования, распределительный пункт этажа (TC), главный распределительный пункт (MC), комната оборудования, ввод в здание.

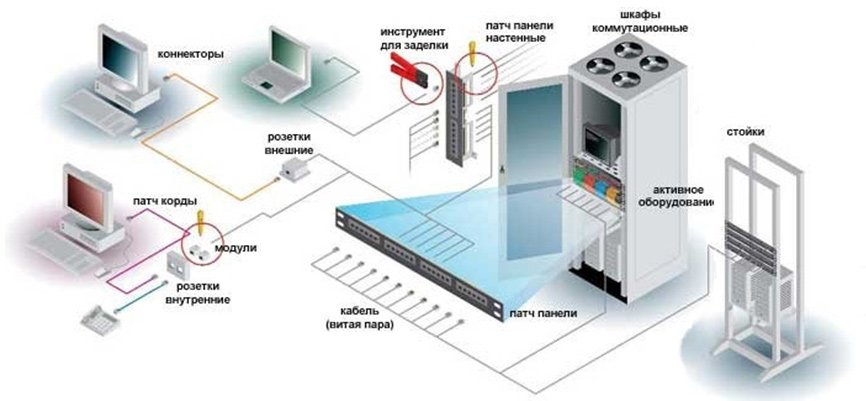

Топология СКС включает в себя следующие основные функциональные элементы: главный распределительный пункт (ГРП), магистральный кабель территории, распределительный пункт здания (РПЗ), магистральный кабель здания, распределительный пункт этажа (РПЭ), горизонтальный кабель, точку перехода или консолидации (ТП), телекоммуникационный разъем (ТР) – розетку для подключения терминального оборудования.

Составляющие СКС.

Аппаратную основу СКС составляет три основных компонента: кабели, шнуры и коммутационное оборудование — многопортовые панели и пользовательские информационные розетки.

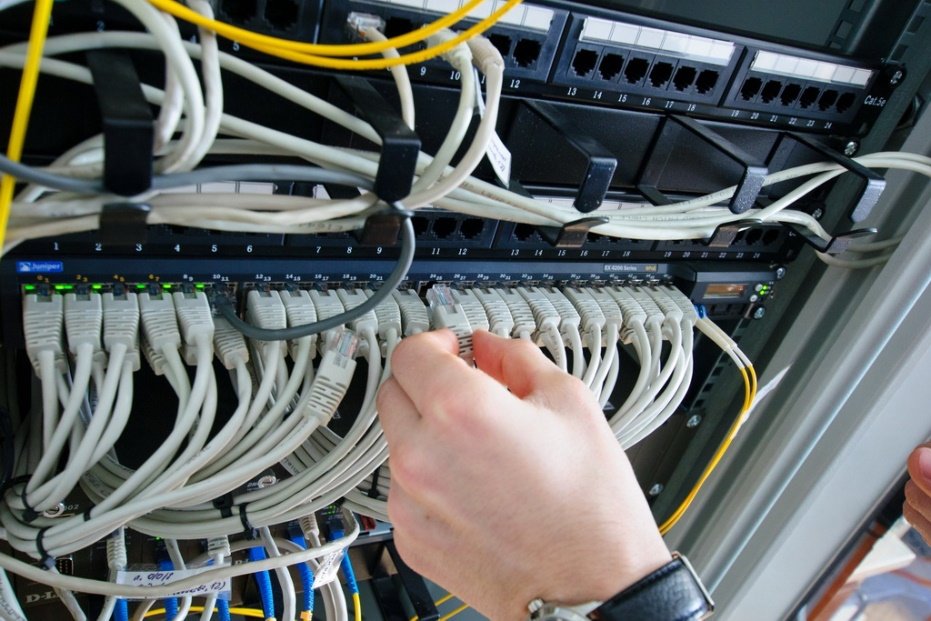

Коммутационные панели обеспечивают удобство коммутации, упрощают внесение изменений в конфигурацию СКС и диагностику неисправностей.

В горизонтальной подсистеме, на которую приходится более 90% кабелей СКС, как правило, используются медножильные кабели, а в вертикальной разводке и между зданиями нередко применяют оптическое волокно. Кроме магистральных подсистем волоконно-оптические кабели широко применяются в крупных сетях и для подключения таких информационных ресурсов как серверы и системы хранения, то есть когда требуется высокая пропускная способность и/или передача данных на большие расстояния.

Свойства СКС

СКС отличают такие качества, как универсальность (единая среда для передачи данных, совместимость с оборудованием разных производителей и приложениями), гибкость (модульность и расширяемость, удобство коммутации и внесения изменений), надежность (гарантия качества и совместимости компонентов) и долговечность (нередко гарантия составляет 10-25 лет).

Благодаря своей универсальности СКС может обслуживать разные системы здания. Деление СКС на подсистемы (структурированность), стандартизированность и документирование упрощают управление ею.

Гибкость означает, что СКС можно адаптировать к изменениям внешних условий и организационной структуры предприятия, передислокации сотрудников, смене типов оборудования без перекладки кабелей.

Типы СКС и их применение

Области применения СКС

Идея реализации физического уровня информационной инфраструктуры здания в виде структурированной проводки была воплощена более четверти века назад. Классическая СКС изначально разрабатывалась для эксплуатации в офисах, однако с годами область ее применения значительно расширилась.

Сегодня СКС используют в дата-центрах, для построения систем автоматизации производственных процессов предприятий (промышленные СКС), домовых и домашних сетей. Разнообразие областей применения предъявляет к СКС новые требования, однако в традиционном сегменте офисных СКС они уже устоялись и определяются, прежде всего, стандартами СКС.

Какие требования предъявляются к СКС?

Нередко сеть играет критически важную роль в бизнесе и деятельности компании, и каждый час простоя может означать крупные потери. Согласно статистике, компании теряют ежегодно из-за проблем в сети передачи данных около 2% оборота. А если сеть работает неэффективно, медленно, это влияет на продуктивность работы сотрудников, качество облуживания клиентов.

Структурированная кабельная система, применяемые материалы и оборудование, предельные длины и рабочие характеристики кабельных трактов должны соответствовать спецификациям стандартов (на них остановимся ниже), обладать признаками СКС (универсальность, структурированность, избыточность), а все компоненты — отвечать требованиям соответствующей категории СКС.

В магистральной подсистеме (от распределительного пункта здания до распределительных пунктов этажа) кабели не могут иметь точек перехода, а медные кабели — точек сращивания. В горизонтальных кабелях (от распределительного пункта этажа до розеток на рабочих местах) не допускается разрывов. Все пары и волокна телекоммуникационного разъема должны быть подключены. Не допускается включения в состав СКС активных элементов и адаптеров.

В текущей ситуации существенным требованием становится оптимальная цена решения. И это важный фактор для всего рынка СКС.

Виды СКС в офисах

Для построения офисных СКС используются многопарные медные кабели Категории 5е и 6 и/или волоконно-оптические. В крупных СКС оптимальным решением часто является использование комбинированных схем, сочетающих медную витую пару и оптоволокно в магистральных соединениях.

Выбор СКС — ответственное решение, способное повлиять на функционирование всей локальной сети. По оценкам аналитиков, от 50 до 75% проблем с работой сети прямо или косвенно связано с кабельной системой. Учитывая это, имеет смысл потратить чуть больше средств, чтобы получить более надежную систему.

Проектирование и монтаж структурированной кабельной системы выполняются в соответствии с международными или российскими стандартами. СКС характеризуют стандартная структура (топология), логичная маркировка компонентов, тестирование на соответствие заявленной категории и подробная документация.

Каждое рабочее место должно оснащаться двумя телекоммуникационными розетками не менее чем с одним портом или одной розеткой с двумя портами.

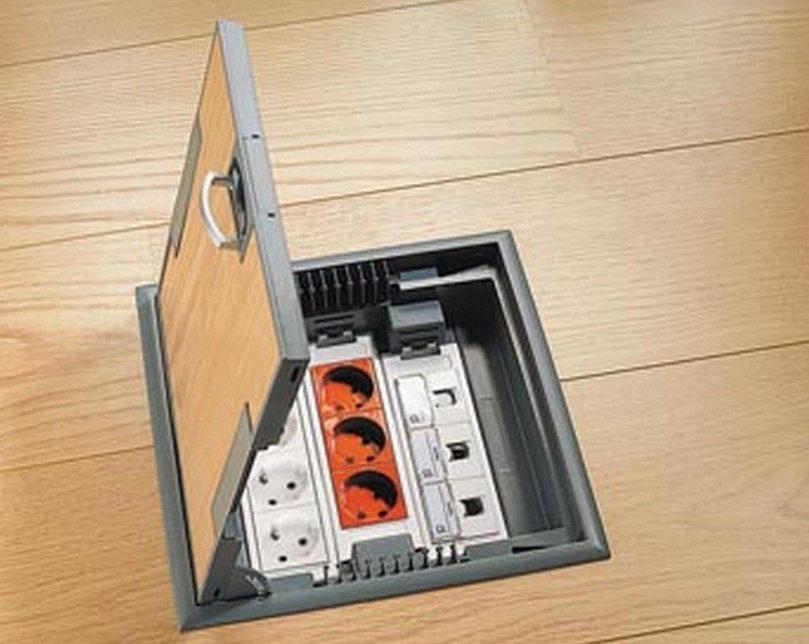

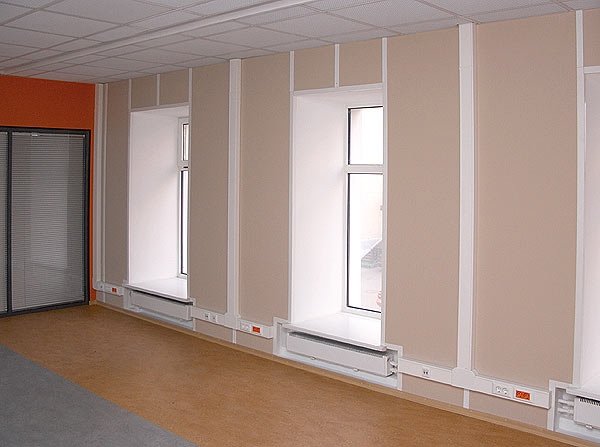

Для скрытой прокладки кабелей используют конструкцию стен, полов, потолков, но это не всегда возможно. Скрытая прокладка кабелей предусматривает установку встроенных розеток или монтаж напольных лючков. Варианты открытой прокладки включают лотки, короба, миниколонны. Наиболее распространенный вариант кабель-каналов – пластиковые короба. Телекоммуникационные колонны, напольные стойки, напольные лючки применяются реже по причине более высокой стоимости.

Подключение оборудования рабочей зоны в любом случае выполняют коммутационными кабелями (шнурами). Их используют также для соединения портов коммутационных панелей. В распределительных пунктах для установки коммутационных панелей и сетевого оборудования служат напольные/настенные шкафы, телекоммуникационные стойки. На каждом этаже рекомендуется устанавливать один РП. Если офисная площадь этажа превышает 1000 м2, предусматривают дополнительный РП.

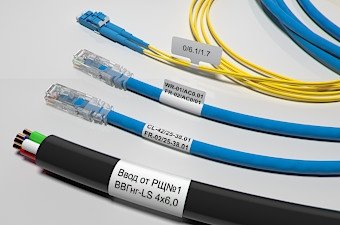

Удобство эксплуатации локальной сети зависит и от маркировки СКС. Цветовая маркировка согласно требованиям стандарта TIA/EIA-606-А позволяет различать назначение кабелей и портов.

Стандартом J-STD-607-A 2002 года определено обязательное телекоммуникационное заземление СКС, независимо от наличия экранированных линий. Основное его назначение – обеспечение балансировки приемо-передатчиков локальной сети.

Прокладка параллельно силовым кабелям ухудшает качество передачи данных по слаботочным линиям. Для уменьшения этого влияния нужно выдержать минимально допустимые расстояния, зависящие от напряжения и мощности нагрузки. Данное требование не относится к волоконно-оптическим кабелям.

Медь и оптика

В офисных СКС обычно используют «витую пару» (UTP), а подсоединение к сетевым устройствам выполняется через разъем RJ-45. Такое широкое применение витой пары обусловлено совместимостью со многими классами, категориями и типами оборудования, легкостью монтажа и относительно малой стоимостью.

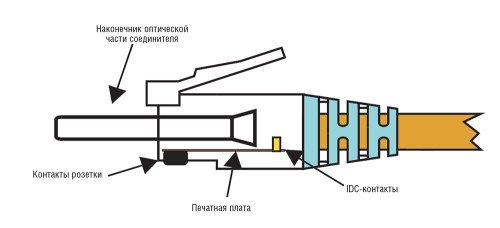

Конструкция соединителя RJ-45 для медножильных кабелей.

Витая пара представляет из себя медножильный кабель с ПВХ-оболочкой, который содержит несколько изолированных скрученных пар с определенным количеством витков на единицу длины. Такая конструкция уменьшает взаимные наводки и снижает влияние внешних помех.

В связи с ростом требований, предъявляемых новыми сетевыми приложениями, становится все более актуальным применение оптоволокна. Однако на практике СКС с оптоволокном до рабочего места (FTTD) встречаются пока достаточно редко. Чаще всего такое решение выбирают из соображений помехозащищенности (на производстве) или информационной безопасности. Элементная база для реализации проектов FTTD по стоимости оказывается примерно в два раза дороже медножильных аналогов. Поэтому «оптика» широко применяется в основном в средних и крупных ЦОД.

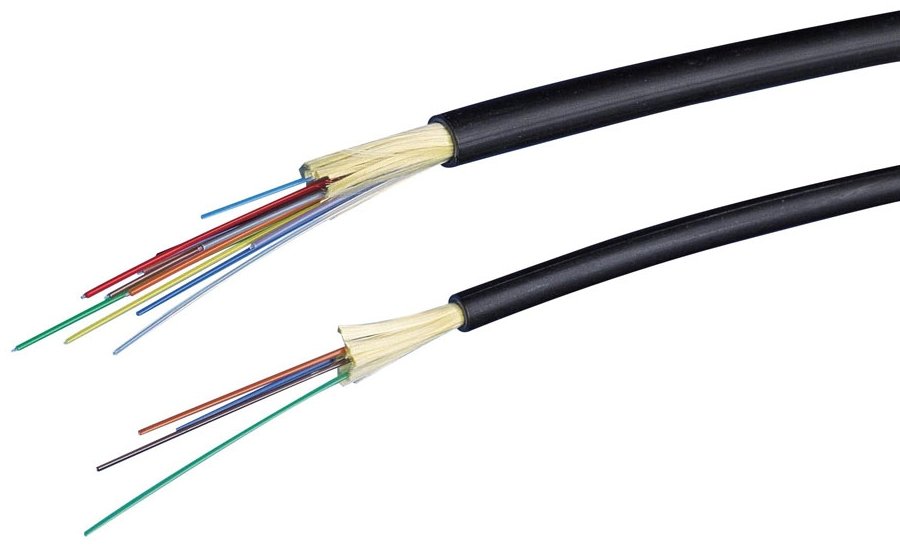

Существует множество видов оптических кабелей, которые отличаются конструкцией, назначением и исполнением.

Оптоволокно — наиболее совершенная физическая среда для передачи больших объемов данных на значительные расстояния с защитой от внешних воздействий. В СКС может применяться оптоволокно следующих категорий:

• OM1 — градиентные многомодовые волокна калибром 62,5/125 мкм;

• OM2 — градиентные многомодовые волокна калибром 50/125 мкм;

• OM3 — градиентные многомодовые волокна калибром 50/125 мкм, оптимизированные для работы с лазерами VCSEL.

• OM4 — градиентные многомодовые волокна калибром 50/125 мкм, оптимизированные для работы с лазерами и отвечающие требованиям спецификаций TIA/EIA-492AAD 2009 и IEC 60793-2-10 Type A1a.3;

• OS1 — одномодовые волокна калибром 9/125 мкм для сетей связи общего пользования.

Виды приложений, категории волокна и предельные дальности передачи

Высокий уровень защищенности и скорости передачи данных обеспечивают также экранированные СКС.

Экранированные и неэкранированные системы

Существует два типа СКС на «меди»: экранированные и неэкранированные. В Германии, Франции, Швейцарии и Австрии экранированный кабель служит стандартной средой передачи сигналов, обеспечивая защиту канала от электромагнитных помех и межкабельных наводок, однако в большинстве других стран, включая США (на эту страну приходится более 40% мирового рынка СКС), как правило, используются более дешевые неэкранированные системы. Рыночная доля экранированных СКС в России составляет 5-10%.

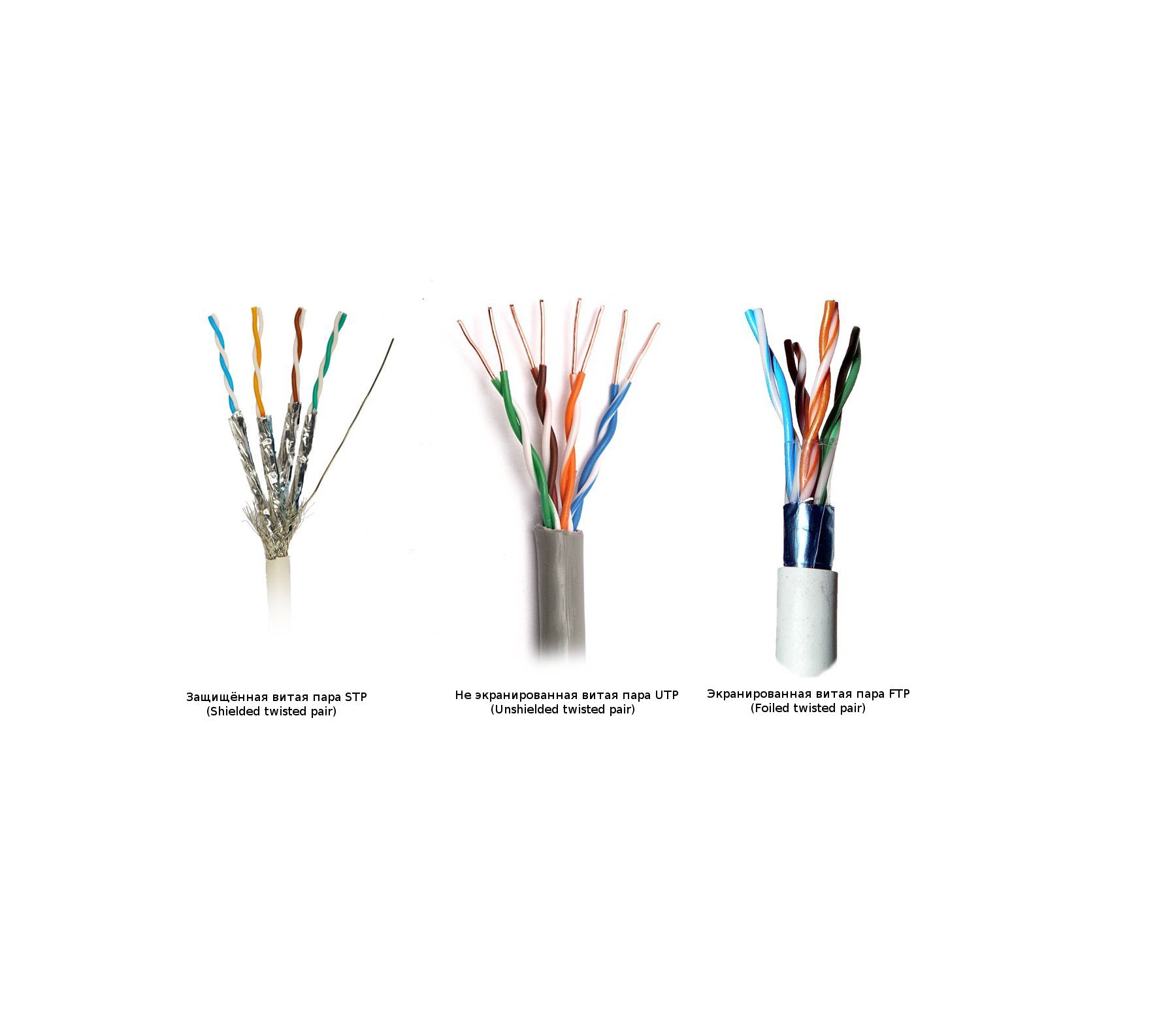

Экранированный и неэкранированный сетевой кабель в зависимости от категории имеет разные технические характеристики и состоит из нескольких медных пар. Проводники пары могут состоять как из монолитной медной жилы (0,4-0,6 мм), так и из нескольких жил, собранных в пучок.

Реальный спрос экранированные системы может появиться с широким внедрением еще более требовательных к полосе пропускания приложений. Для решения проблемы внешних наводок понадобится кабель с общим экраном (FTP, STP) или индивидуальным экранированием пар (S/FTP). Главное их преимущество — снижение внешних наводок до 30 дБ по сравнению с UTP. Сейчас такие системы востребованы в основном лишь в двух случаях: промышленное окружение и приложения 10GbE, в основном в ЦОД.

Категории и классы СКС

В конце 1999 года Ассоциация телекоммуникационной промышленности совместно с Ассоциацией электронной промышленности утвердили Приложение ANSI/TIA-568-A-5 «Спецификации параметров передачи 4-парных 100-омных кабельных систем Категории 5е». В сентябре 2000 года вступили в действие стандарты класса D (аналогичные Категории 5е), принятые международной и европейской организациями стандартизации. В 2002 году принята вторая редакция стандарта ISO/IEC 11801, включающая спецификацию параметров кабелей и разъемов Категорий 1 — 7 и линий/каналов Классов C, D, E и F.

В стандарте EIA/TIA-568B для кабельных линий и для компонентов (кабелей и разъемов) определены следующие категории:

• Категория 3 (полоса частот до 16 МГц);

• Категория 5e (до 100 МГц);

• Категория 6 (250 МГц);

• Категория 6A (500 МГц).

В скобках указана шенноновская пропускная способность100-метрового кабельного тракта на элементной базе соответствующей категории.

В стандарте ISO 11801-2002 и EN 50173 определены соответствующие классы:

• Класс С (до 16 МГц);

• Класс D (до 100 МГц);

• Класс E (до 250 МГц);

• Класс E(A) (до 500 МГц);

• Класс F(A) (до 600 МГц).

Кабель Категории 6 становится все более популярным в офисных СКС благодаря своей высокой производительности и запасу по характеристикам.

Доля кабелей разных категорий на уровне горизонтальной подсистемы (данные по миру).

Тем временем в офисных сетях появились задачи, где скорости 1 Гбит/с может уже не хватать.

Новые архитектурные решения

СКС и беспроводной офис

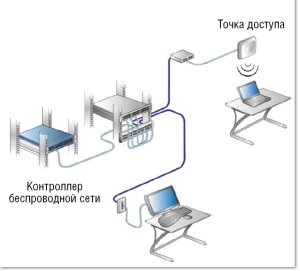

Хотя для организации беспроводной сети в офисе обычно достаточно точки доступа 802.11n, более крупным предприятиям этого подчас мало. С появлением точек беспроводного доступа 802.11ас Wave 2, способных поддерживать восемь пространственных потоков, двух портов по 1 Гбит/с может быть недостаточно. Кроме того, для поддержки следующего беспроводного стандарта IEEE 802.3ad в диапазоне 60 ГГц потребуется подключение со скоростью 5 Гбит/с.

Беспроводные технологии не могут обойтись без проводной сети. Кабельная инфраструктура офиса применяется для подключения традиционных офисных систем и точек доступа Wi-Fi.

Проводка Категории 6 в настоящее время обеспечивает необходимую пропускную способность для кабельной распределительной сети инфраструктуры Wi-Fi и может поддерживать PoE Plus (IEEE 802.3at) с мощностью питания до 25,5 Вт, достаточной для точек доступа. А для подключения новых, более скоростных решений 802.11ac следует отдавать предпочтение Категории 6A.

С точки зрения топологии кабельные каналы для подключения точек доступа относятся к горизонтальной подсистеме и правил построения СКС не меняет. Однако офисы с открытой планировкой (Open Space) требуют иных подходов.

СКС в Open Space

Чтобы сделать кабельную систему более удобной и гибкой, в ситуациях, когда дополнительных возможностей традиционной СКС недостаточно (офисы с открытой планировкой, ЦОД, промышленные системы), был разработан и стандартизирован зонный принцип построения СКС. Он описывается стандартом ANSI/TIA/EIA-568-B.1. Производители СКС и кабеленесущих систем выпускают отдельные линейки продуктов для организации зонной проводки.

В больших офисах, для которых характерна открытая планировка и регулярная миграция пользователей, и в новых бизнес-центрах, где нет окончательного разделения офисного пространства целесообразно применять зонную топологию СКС.

В международных стандартах определены два варианта построения горизонтальной подсистемы такой СКС — с постоянными линиями до точки консолидации (Consolidation Point, CP) или до многопользовательской розетки (Multi-User Telecommunications Outlet, MUTOA).

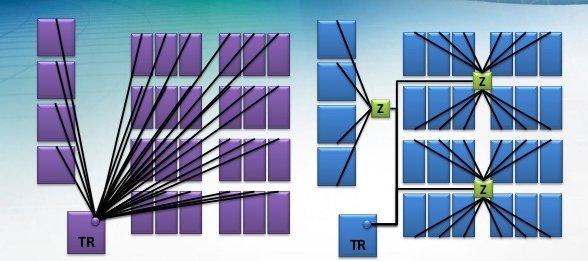

Централизованная и зонная проводка. Последняя упрощает изменения и экономит кабель. Z – точка консолидации. TR – распределительный пункт этажа.

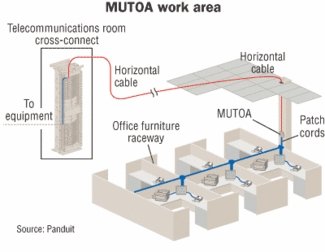

CP или MUTOA обслуживают каждую рабочую зону, и при изменении в количестве и конфигурации рабочих мест горизонтальную подсистему не нужно монтировать заново: проложить (или переложить) требуется лишь ее часть — от CP/MUTOA до компьютера пользователя, причем в случае MUTOA меняются лишь шнуры.

Зонная топология отличается от привычной также набором дополнительных компонентов, таких как лючки и колонны.

Зонная топология повышает удобство эксплуатации СКС, но из-за дополнительных элементов (зонные коробки, дополнительные соединения, фальшпол, фальшпотолок) стоимость решения увеличивается.

СКС и PoE

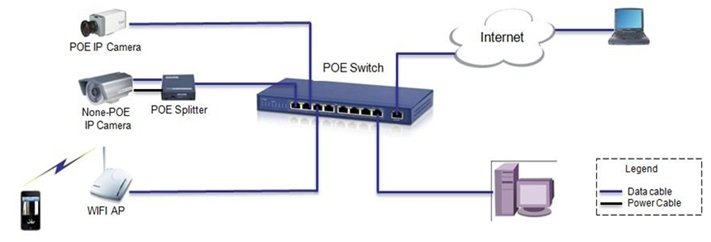

Технология подачи электропитания по сети Ethernet (Power over Ethernet, PoE) уже довольно давно применяется для дистанционного питания IP-телефонов, точек доступа WLAN и камер видеонаблюдения. В соответствии со стандартом IEEE 802.3at (PoE Plus) мощность питания при использовании двух витых пар может доходить до 25 Вт, а четырех — до 50 Вт. В перспективе для удаленного электропитания планируется реализовать приложения PoE Type 3 (60 Вт) и Type 4 (100 Вт), рассматриваемые в настоящее время рабочей группой IEEE 802.3bt.

Вместе с тем, как показывают результаты тестирования соединителей разного типа (экранированных и нет), после 200 циклов подключения/отключения под нагрузкой, присущей системам PoE, их характеристики значительно ухудшаются из-за искровой эрозии (подгорания) контактов, резко увеличивается сопротивление. Другая проблема – нагрев кабеля.

Увеличение температуры в пучке кабелей для разных категорий при токе в 600 мА (по данным Siemon). Нагрев влияет на характеристики кабеля.

Если заранее известно, что проводка должна будет поддерживать большое количество терминальных устройств с РоЕ, то лучше использовать кабели Категории 6 и выше, причем преимущество у экранированных кабелей: они лучше отводят тепло. В остальном PoE пока не меняет правил проектирования СКС, от отличие от ЦОД.

СКС в дата-центрах

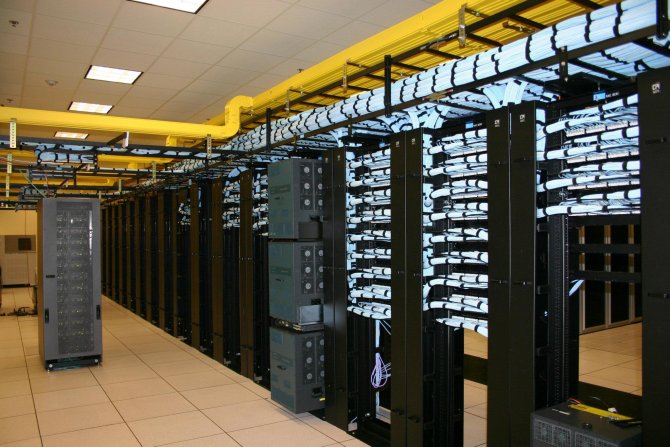

Кабельная система — ключевой элемент инфраструктуры ЦОД. Она должна отвечать текущим и будущим потребностям приложений, учитывать основные тенденции и рекомендации отраслевых стандартов. В малых корпоративных ЦОД площадью до 100 м2 доминирует витая пара. В крупных дата-центрах (более 300 м2) на многомодовую оптику приходится уже 60–90% всех линий, при этом увеличивается доля линий с волокном ОМ4.

Кабельная система — важный инфраструктурный элемент ЦОД, от которого зависит уровень их надежности и отказоустойчивости.

В мега-ЦОД преобладают одномодовые волоконно-оптические линии, что обусловлено требованиями к пропускной способности сетей, применением технологий 40GbE и 100GbE.

Медные и оптические системы в ЦОД

Выбор среды передачи (медь или оптика) зависит и от назначения той функциональной области ЦОД, в которой развертывается конкретный сегмент СКС. Так, в зоне ввода от сетей операторов связи используется в основном одномодовая оптика. В главной распределительной области, где установлен главный оптический кросс, применяется и медь, и одномодовая, и многомодовая оптика. Однако витая пара все чаще замещается оптикой.

Для высокоскоростных приложений (40 и 100 Гбит/c) ограничение многомодовой оптики по дальности составляет 100–150 м. Этого достаточно для сетей большинства ЦОД. В противном случае на выручку приходит одномодовая оптика. Главный ее недостаток — высокая стоимость, причем речь идет не столько о кабельной системе, сколько об активном оборудовании.

В области горизонтальной проводки и зон подключения стоек с ИТ-оборудованием в ЦОД соотношение меди и оптики примерно одинаково. Стандартом медножильных СКС является Категория 6A, однако, во многих проектах применяют Категорию 6, если не требуется скорость более 1 Гбит/c.

Специфика архитектуры СКС в ЦОД

В ЦОД универсальной кабельной конфигурации не существует, выбор должен определяться архитектурой, расположением активного оборудования (коммутаторов). На практике получили распространение три основных варианта.

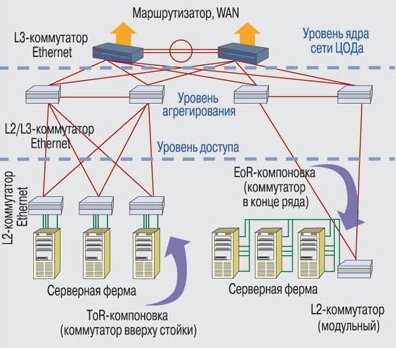

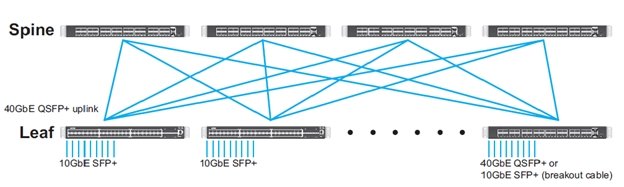

Первый, наиболее популярный, — установка коммутатора в каждой стойке (ToR). Второй — концентрация коммутаторов, обслуживающих оборудование данного ряда, в одной стойке. Стойка с коммутаторами может находиться в конце ряда (EoR) или в его середине (MoR). Третий — централизованное размещение активного оборудования. В этом случае коммутаторы устанавливаются в главном кроссе, а в стойках находится только пассивное оборудование СКС.

Поэтому топология СКС в ЦОД должна выбираться в зависимости от топологии сетей и с учетом других параметров. Например, зонная топология — это хороший баланс между стоимостью кабеля и эффективностью использования портов коммутаторов. Она рекомендована стандартом TIA-942. Данное решение отличается и более низкой стоимостью по сравнению с централизованной структурой. Однако она невыгодна для небольших ЦОД (для них предпочтительнее архитектура ToR).

Правильно выбранное решение позволяет увеличить экономическую эффективность, рационально использовать площади и обеспечить поддержку различных приложений, однако универсального подхода нет.

Претерминированные решения и оптические СКС для 40/100G

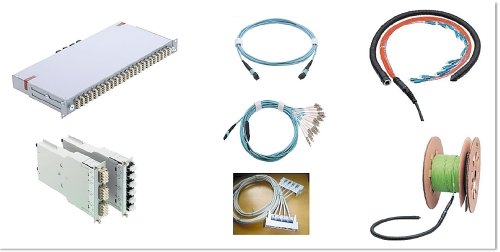

Претерминированные решения для волоконно-оптической подсистемы СКС реализуется преимущественно в виде модульно-кассетных решений. Стимулом к их внедрению стало использование оборудования 10GbE и заложенные в такие решения возможности перехода на более высокоскоростные технологии.

Претерминированные решения для ЦОД рассчитаны на быстрый и качественный монтаж. Такие системы тестируются в заводских условиях.

Они могут включать в себя коммутационные панели, претерминированные кассеты и модули, специальные крепления и кронштейны для организации точек коммутации в пространстве под фальшполом, над монтажными шкафами, объединять различные среды передачи при эффективном использовании полезного пространства в ЦОД.

Стандарты и сертификация

Спецификации и стандарты СКС

Вернемся к стандартам на СКС, которые развивались вместе с эволюцией технологии Ethernet.

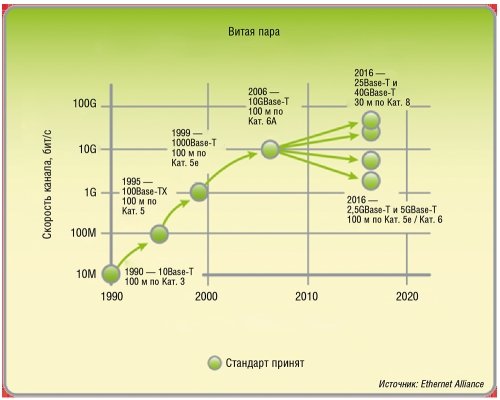

Эволюция стандартов Ethernet на витой паре.

Стандартами СКС описаны правила монтажа СКС, которые включают требования по расположению розеток и кроссов, правила монтажа кабельных трасс (лотки, короба, трубы), требования к запасам кабелей на рабочих местах и в кроссах, и т.д. В настоящее время действуют следующие стандарты:

Российские стандарты:

Все стандарты базируются на одних и тех же принципах работы СКС. На территории России действуют ГОСТ Р и международный ISO/IEC. Российские стандарты по СКС являются переработанными международными стандартами.

Сертификация кабельной системы и гарантия на СКС

После инсталляции системы проводится ее тестирование и сертификация. Большинство компаний-инсталляторов предоставляет владельцам подробную документацию с результатами тестов, где указаны параметры каждого канала. При любых изменениях система должна сертифицироваться повторно. Тем самым гарантируется, что после таких операций система по-прежнему отвечает спецификациям.

Комплексная характеристика кабельного тракта включает множество измеренных в соответствии со стандартами значений.

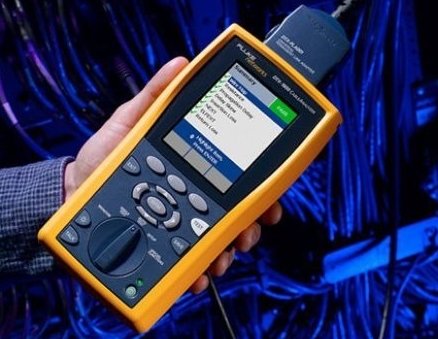

Современные сертифицирующие приборы способны определить точки увеличения переходной помехи и обратных отражений, что облегчает локализацию места ошибки.

Администрирование и автоматизация

Администрирование и сервисное обслуживание кабельной проводки

Структурированная кабельная проводка, даже построенная с соблюдением всех норм и правил, требует постоянного внимания со стороны персонала ИТ. От его действий во многом зависит, насколько эффективно будут использованы возможности и ресурсы СКС.

Работы по сервисному обслуживанию СКС отличаются разнообразием и в некоторых случаях затрагивают более высокие уровни информационной системы предприятия.

Обслуживание мелких, средних, а в ряде случаев и крупных СКС нередко выполняют по схеме аутсорсинга с передачей основных и вспомогательных функций специализированной внешней организации.

Ключевой момент - точная и полная документация, данные о кабельной системе, текущих коммутациях и используемых соединениях. Она может храниться в бумажном виде или в базе данных. Требования к составу информации описаны в стандарте EIA/TIA 606. Он дает относительно полную общую схему для администрирования кабельной инфраструктуры.

Поддерживать в актуальном состоянии эксплуатационную документацию и облегчить работу по администрированию СКС благодаря использованию электронных форм и баз данных позволяют системы интерактивного управления СКС.

Системы интерактивного управления

Системы управления кабельной инфраструктурой рекомендуется использовать в крупных СКС. Типовые операции таких систем: поиск маршрутов, формирование нарядов, анализ соединения и управления правами доступа, планирование и перемещение объектов сети и создание отчетов.

Система, упрощающая локализацию и устранение неисправностей, особенно необходима в тех случаях, когда простой инфраструктуры ИТ может обойтись очень дорого, например, в ЦОД и финансовых компаниях. Кроме того, она позволяет установить, какие пользовательские порты заняты, с какими скоммутировано активное оборудование, какие остались свободными. При создании задания светодиоды на коммутационной панели указывают порты, которые необходимо соединить.

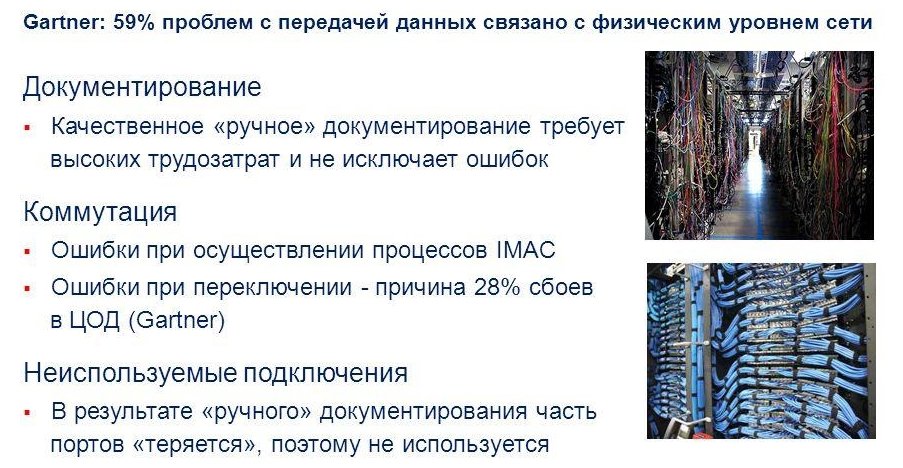

Предпосылки внедрения систем управления СКС.

Подобные решения значительно упрощают администрирование, внесение изменений в систему, подключение нового оборудования и выявление проблем в сети. Между тем основная часть кабельных систем, устанавливаемых в нашей стране, имеет относительно небольшое количество пользовательских портов. Поэтому внедрение в них оборудования интерактивного управления оказывается дорогостоящим мероприятием, которое, к тому же, приносит не слишком большую отдачу. Другая область автоматизации – проектирование СКС.

Автоматизация проектирования СКС

Системы проектирования СКС позволяют в несколько раз ускорить разработку проектов, а самые развитые из них обеспечивают моментальное внесение изменений в уже реализуемый проект с последующим пересчетом всех результатов. Проектирование момогает выбрать оптимальное техническое решение и получить точные характеристики необходимого оборудования. «Привязка» оборудования к конкретным местам в помещениях гарантирует его правильную инсталляцию. Наконец, наличие проектной документации формализует взаимоотношения системного интегратора и заказчика.

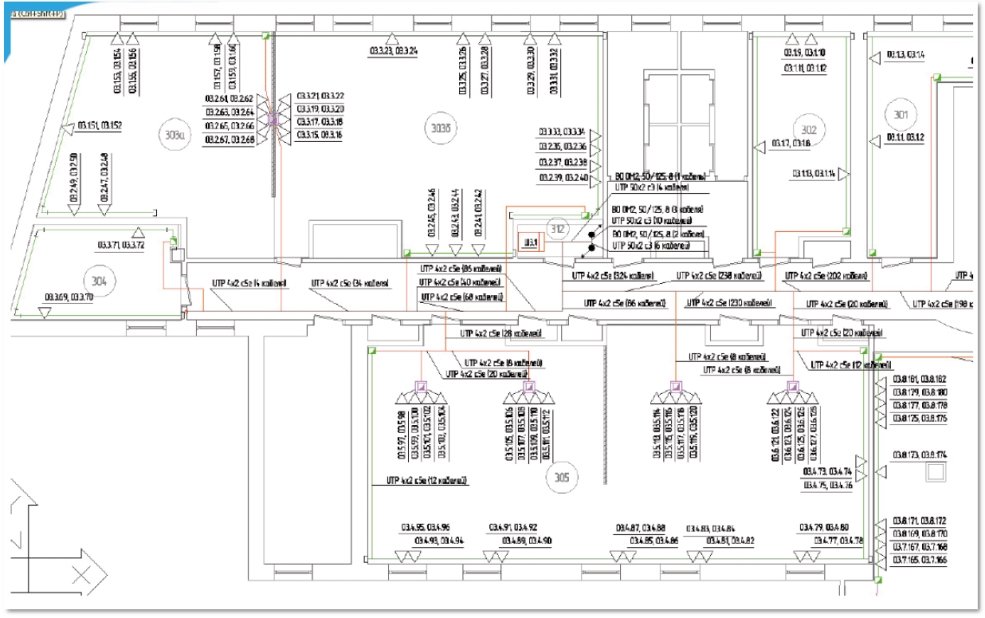

Результат работы системы проектирования СКС: план этажа с оборудованием.

Системы проектирования значительно облегчают сложный и достаточно трудоемкий процесс, помогают быстро вносить изменения в уже реализуемый проект, повышают эффективность работы, сокращая число избыточных и рутинных операций. Они позволяют создать централизованную базу информации по проекту, помогают ускорить работу над проектом построения слаботочной кабельной инфраструктуры.

Специализация и развитие

Специализированные СКС

Классическая СКС изначально разрабатывалась и, соответственно, оптимизировалась для применения в офисах. В настоящее время СКС адаптируются к новым условиям и претерпевают серьезные качественные изменения. Это проявляется, в частности, в выделении отдельных направлений с формированием полноправных специализированных СКС для промышленных предприятий, ЦОД и медицинских учреждений.

Промышленные СКС

СКС, предназначенная для построения и использования в производственной зоне промышленного предприятия, эксплуатируется в чрезвычайно жестких условиях. Отдельные компоненты, из которых собираются стационарные линии и формируются тракты промышленных СКС, а также сами эти линии и тракты подвергаются сильному воздействию агрессивных факторов окружающей среды, что приводит к необходимости уделять особое внимание надежной защите компонентов структурированной проводки.

Для учета этих особенностей международный стандарт ISO/IEC 24702 вводит понятие уровней внешних воздействий (MICE). Элементная база в промышленном исполнении широко задействуется в тех случаях, когда условия окружающей среды заметно отличаются от офисных. Примерами могут служить телекамеры системы видеонаблюдения периметра здания.

Подсистемы промышленной СКС и ее обобщенная структура.

Главные топологические особенности промышленной СКС из большей площади развертывания проводки и повышенных рисков физического повреждения отдельных линий и коммутационных узлов. Поэтому применяют резервирование с прокладкой дополнительных линий не только между узлами одного уровня, но и между узлами различных уровней.

Расширение числа возможных вариантов топологии для нижнего уровня кабельной системы позволяет реализовывать на промышленных предприятиях самые разнообразные структуры.

Мультимедийные СКС

Потребность развития надежных сверхскоростных сетей определяется, в частности, развитием мультимедийных технологий. Использование высококачественных цифровых видеосистем для жилых домов и коммерческих помещений создает потребность в видеоприложениях. В частных домах и квартирах желательно иметь возможность смотреть видео из центрального источника. В коммерческих помещениях – бизнес центрах, крупных супермаркетах, учебных аудиториях, переговорных и конференц-центрах и других установка дисплеев позволяет решать разнообразные задачи. Растет потребность в видео высокой четкости в здравоохранении, в университетских аудиториях.

Стандарты СКС, принятые в 2010-2014 годах, рекомендуют устанавливать в учреждениях здравоохранения, ЦОД и образовательных учреждениях системы Категории 6А. Примером объединения сетевых и мультимедийных технологий стал стандарт HDBaseT - более дешевая и практичная альтернатива HDMI. Разработанный на основе 10GBase-T, он обеспечивает передачу видео высокого разрешения, поддержку всех аудиоформатов, возможность удаленного управления, канал Ethernet 100 Мбит/с (100BASE-TX) и питание постоянным током по тому же кабелю.

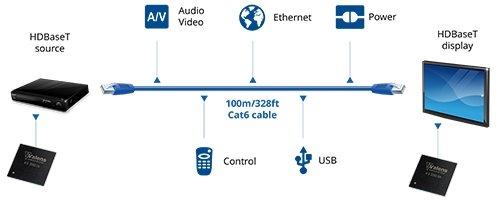

Приложение HDBaseT представлено в двух классах: Класс А и оборудование Full HDBaseT и Класс B – для оборудования HDBaseT Lite. Класс А обеспечивает работу без ограничений при длине канала до 100 метров. Класс B поддерживает ограниченные функции при длине канала до 60 метров. Оба класса поддерживают формат высокой четкости 4К.

HDBaseT предусматривает использование стандартных разъемов RJ-45 и проводки Категории 6А.

Электропитание по стандарту PoE+ стандарт обеспечивает мощность до 25 Вт по двум парам кабеля. Каналы Категории 6 для HDBaseT длиной более 30 метров не рекомендуются, если кабели не экранированы.

Мини-СКС и домашние СКС

Некоторые производители предлагают специальные кабельные системы для малого числа пользователей — так называемые «мини-СКС». Приспособить для этой цели стандартную «большую» СКС не всегда возможно. Во-первых, при уменьшении количества портов стоимость последних возрастает. Во-вторых, такие СКС ориентированы на 19-дюймовые конструктивы, а для малых систем они слишком дороги и велики — здесь лучше использовать небольшие и доступные по цене настенные шкафы. Мини-СКС представляют собой полное модульное решение.

Характерные черты малопортовых офисных СКС, отличающихся от «больших» не принципами построения, а оборудованием, — компактность, модульность решения, малая емкость коммутационного оборудования, низкая цена.

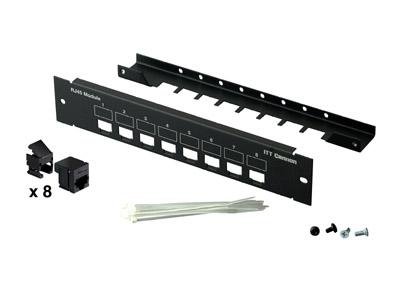

Обычно мини-СКС оснащаются специальными коммутационными панелями с небольшим числом портов.

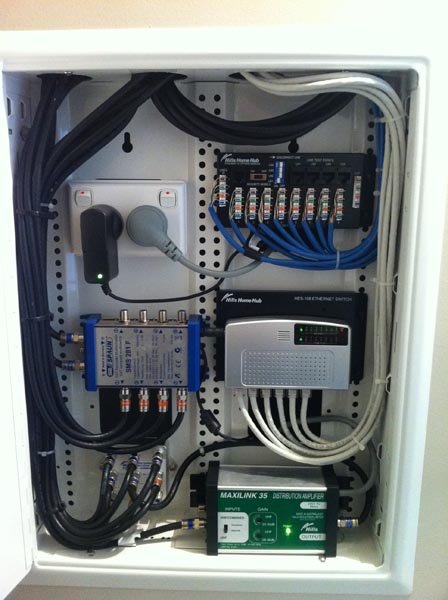

Мини-СКС часто дополняются специальными монтажными шкафами для размещения коммутационных панелей и активного сетевого оборудования.

Некоторые производители предлагают разные продукты для разного числа рабочих мест — мини-СКС не более чем на 10-15 рабочих мест и «миди» на 10-30 рабочих мест. При наличии более 30 рабочих мест устанавливать мини-системы не имеет смысла.

Иногда разработчики не ограничиваются одной лишь СКС и выпускают комплексные мини-системы, предназначенные для распределения всех слаботочных мультимедийных сигналов в доме или в малом офисе, включая компьютерную сеть, интернет, телефонию, камеры видеонаблюдения, звук, спутниковое телевидение и разводку коллективной антенны.

«Домашние» кабельные системы должны включать элементы для реализации телевизионной кабельной проводки, распределения аудиосигнала и систем видеонаблюдения.

На первый план выходит функциональность продукта. Кроме того, в подобные комплексные решения наряду с СКС и монтажными шкафами включается и активное оборудование — коммутаторы, видеоусилители, мультиплексоры.

Кабельная система интеллектуального здания

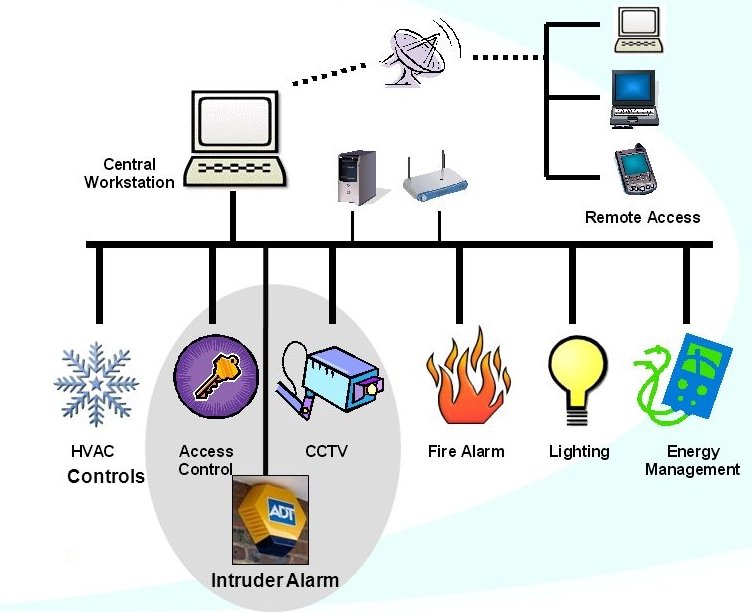

В идеальном варианте интеллектуальное здание представляется в виде единого комплекса, где согласованно функционируют 10—15 (а иногда и более) автоматизированных систем. В таком комплексе СКС можно использовать для передачи голоса, данных, видео, сигналов подсистем управления зданием и специализированного ПО.

Интегрированная кабельная инфраструктура как основа интеллектуального здания включает в себя не только традиционную СКС, но и шины для передачи управляющих сигналов системам автоматизации.

Правильно спроектированная, смонтированная и администрируемая кабельная система обладает гибкостью, управляемостью и наращиваемостью, поэтому затраты при изменении ее конфигурации минимальны. Она дает те же преимущества, что и СКС в любой информационной системе, т. е. позволяет получить оптимально организованную и конфигурируемую кабельную сеть/

Направления, тенденции и перспективы развития СКС

СКС будет по прежнему представлять собой комбинацию оптических и медножильных линий и поддерживать скорость передачи данных вплоть до 100 Гбит/с. Медножильные кабельные системы четко дифференцировались по областям применения: Категория 5е/6 — офисы, Категория 6 — промышленные системы, Категория 6А — ЦОД. На уровне многомодовой части оптической подсистемы все большую популярность завоевывает волокно Категории ОМ4.

Наряду с мультимедийными и «интеллектуальными» решениями локомотивом внедрения различных технических новинок остаются кабельные системы для ЦОД, отличающиеся очень высокими скоростями передачи данных и специфическими условиями инсталляции. В области систем Категории 6А и выше, а также 40- и 100-гигабитных оптических систем внедрение претерминированных решений позволяет свести инсталляционные работы к операциям по прокладке кабеля и подключению разъемов.

В бытовой сфере для приема телевизионных программ применяется коаксиальный кабель, однако с этой задачей вполне справится и экранированная витая пара (S/FTP): разработчики уже преодолели технологический барьер в 2 ГГц, хотя в стандартах такие решения пока не описаны. Многие офисные работники со временем неизбежно перейдут на надомную работу, а это требует качественных широкополосных сетей в жилых зданиях и квартирах.

Кроме того, существуют ресурсоемкие приложения для передачи медицинских и других специальных изображений. Отмечается возрождение интереса к «интеллектуальным зданиям», где все подсистемы (инженерные, коммуникационные и информационные) являются интегрированными и взаимосвязанными.

Многие ведущие производители СКС дополняют свои изделия активным оборудованием. Это системы интерактивного управления кабельной инфраструктурой, точки доступа, медиа-конверторы, инсталляционные коммутаторы, оборудование РоЕ. СКС развиваются в направлении улучшения сервиса и расширения областей применения.

Активное сетевое оборудование

Введение в технологию коммутации

Что такое коммутатор и для чего он нужен

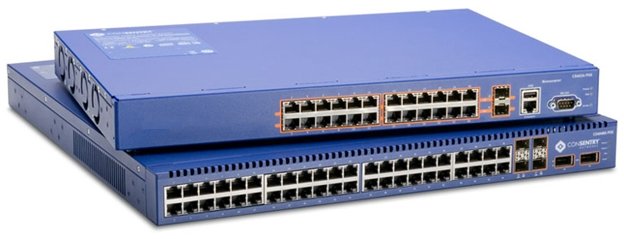

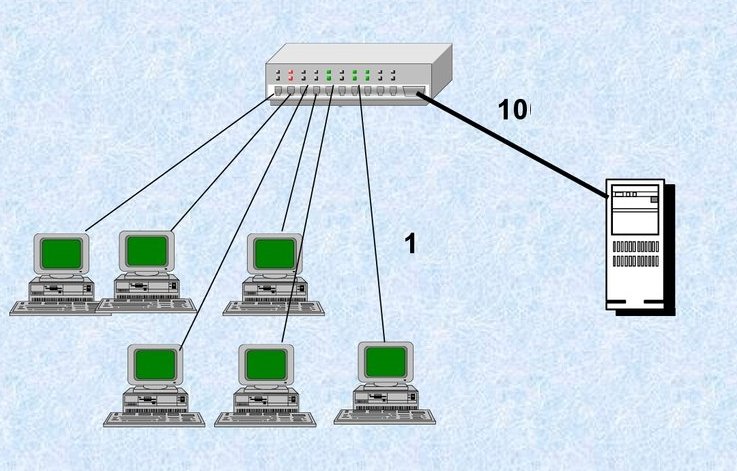

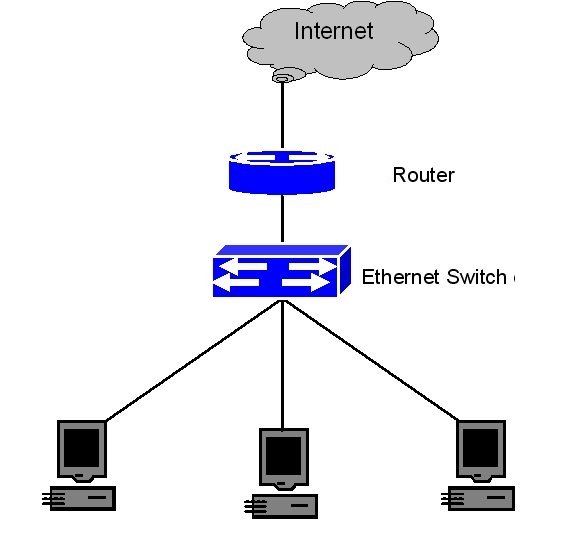

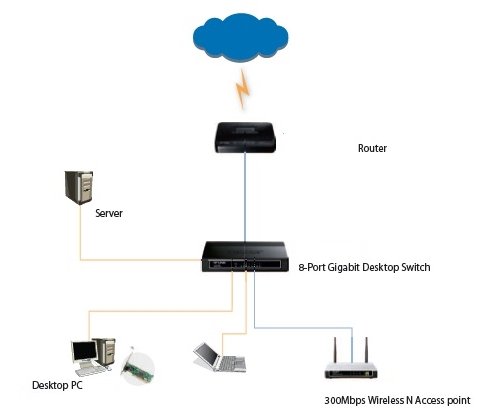

Коммутатор объединяет различные сетевые устройства, такие как ПК, серверы, подключенные к сети системы хранения данных, в единый сегмент сети, дает им возможность общаться между собой. Он определяет, какому именно получателю адресованы данные, и посылает их непосредственно адресату. Исключение составляет широковещательный трафик всем узлам сети и трафик устройств, для которых неизвестен исходящий порт коммутатора.

Это повышает производительность и безопасность сети, избавляя остальные сегменты сети от необходимости обрабатывать не предназначенные им данные.

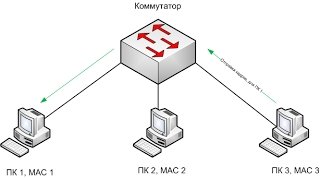

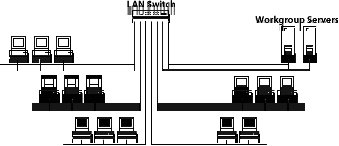

Коммутатор передает информацию только адресату.

Простой коммутатор (switch) работает на канальном (втором, L2) уровне модели OSI. В этом случае для соединения нескольких сетей на сетевом уровне (третий уровень OSI, L3) служат маршрутизаторы (router).

Принципы работы коммутатора

В памяти коммутатора хранится таблица коммутации, где фиксируются MAC-адреса подключенных к портам устройств, то есть указывается соответствие MAC-адреса узла сети порту коммутатора. При получении данных с одного из портов коммутатор анализирует их и определяет адрес назначения, по таблице выбирает порт, куда их следует передать.

При включении коммутатора таблица пуста, и он работает в режиме обучения: поступающие на любой порт данные передаются на все остальные порты. При этом коммутатор анализирует фреймы (кадры) и, определив MAC-адрес хоста-отправителя, заносит его в таблицу. Впоследствии, если на один из портов коммутатора поступит фрейм, предназначенный для хоста, MAC-адрес которого уже есть в таблице, то этот фрейм будет передан только через порт, указанный в таблице. Если MAC-адрес хоста-получателя не ассоциирован с каким-либо портом коммутатора, то фрейм отправляется на все порты, за исключением порта-источника.

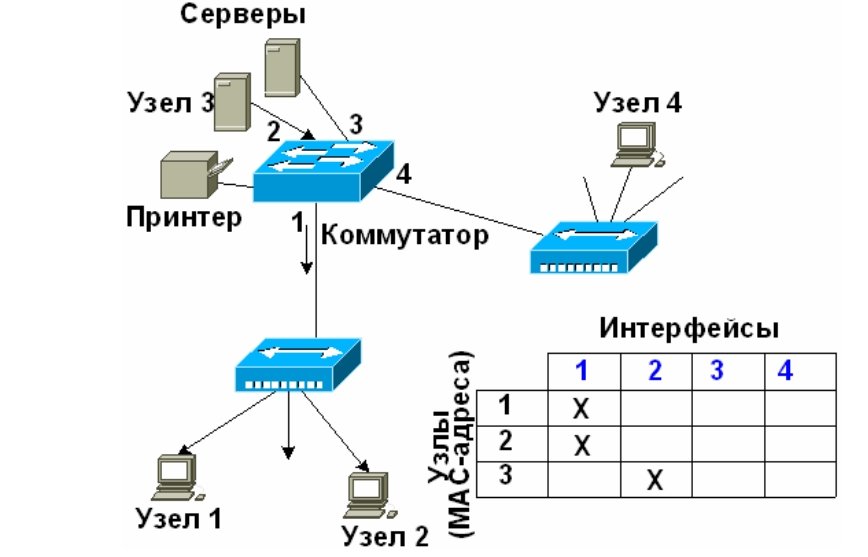

Формирование таблицы коммутации. MAC-адреса сетевых устройств соотносятся с конкретными портами коммутатора.

Как происходит коммутация при формированной таблице? Например, абонент с адресом А отправляет фрейм получателю с адресом D. По таблице коммутатор определяет, что станция с адресом А подключена к порту 1, а станция с адресом D - к порту 4. На основании этих данных он устанавливает виртуальное соединение для передачи сообщения между портами 1 и 4. После передачи виртуальное соединение разрывается.

Режимы коммутации

При всем многообразии конструкции коммутаторов базовая архитектура этих устройств определяется четырьмя компонентами: портами, буферами, внутренней шиной и механизмом продвижения пакетов.

Общая схема коммутатора.

Механизм продвижения пакетов/фреймов может быть следующим. При коммутации с промежуточной буферизацией коммутатор, получая пакет, не передает его дальше, пока не прочтет полностью всю необходимую ему информацию. Он не только определяет адрес получателя, но и проверяет контрольную сумму, т. е. может отсекать дефектные пакеты. Это позволяет изолировать порождающий ошибки сегмент. Таким образом, данный режим ориентирован на надежность, а не на скорость. При сквозной коммутации коммутатор считывает только адрес поступающего пакета. Пакет передается далее вне зависимости от ошибок. Такой метод характеризуется малой задержкой.

Некоторые коммутаторы используют гибридный метод, называемый пороговой или адаптивной коммутацией. В обычных условиях они осуществляют сквозную коммутацию, проверяют контрольные суммы. Если число ошибок достигает заданного порогового значения, то они переходят в режим коммутации с промежуточной буферизацией, а при снижении числа ошибок возвращаются в режим сквозной коммутации.

Один из важных параметров коммутатора - его производительность. Ее определяют три основных показателя: скорость передачи данных между портами, общая пропускная способность (наибольшая скорость, с которой данные передаются адресатам) и задержка (время между получением пакета от отправителя и до передачи его получателю). Другая ключевая характеристика – возможности управления.

Виды и особенности коммутаторов

Управляемые и неуправляемые коммутаторы

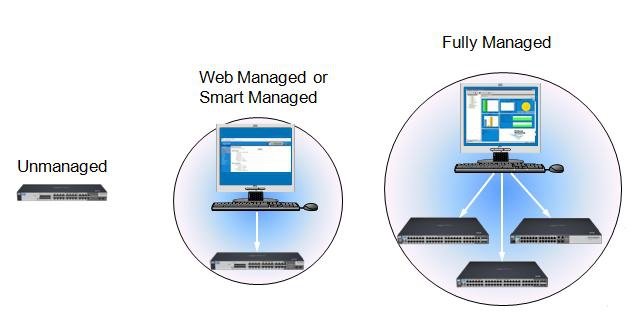

Коммутаторы Ethernet принято делить на два основных вида – неуправляемые и управляемые. Неуправляемые коммутаторы не предусматривают изменения конфигурации или каких-либо других настроек. Это простые устройства, готовые к работе сразу после включения. Их достоинства – низкая цена и автономная работа, не требующая вмешательства. Минусы – отсутствие инструментов управления и малая производительность.

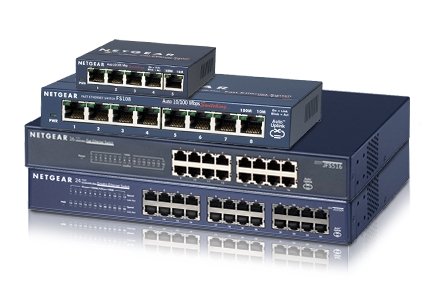

Простые неуправляемые коммутаторы получили наибольшее распространение в домашних сетях и на малых предприятиях.

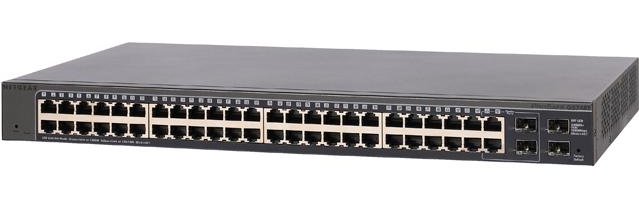

Управляемые коммутаторы – это более продвинутые устройства, которые также работают в автоматическом режиме, но помимо этого имеют ручное управление. Оно позволяет настроить работу коммутатора, например, предоставляет возможность настройки сетевых политик, создания виртуальных сетей и полноценного управления ими. Цена зависит от функциональности коммутатора и его производительности.

Управлять коммутацией можно на канальном (втором) и сетевом (третьем) уровне модели OSI. Устройства именуют, соответственно, управляемыми коммутаторами L2 и L3. Управление может осуществляться через веб-интерфейс, интерфейс командной строки (CLl), Telnet, SSH, RMON, протокол управления сетью (SNMP) и т.п.

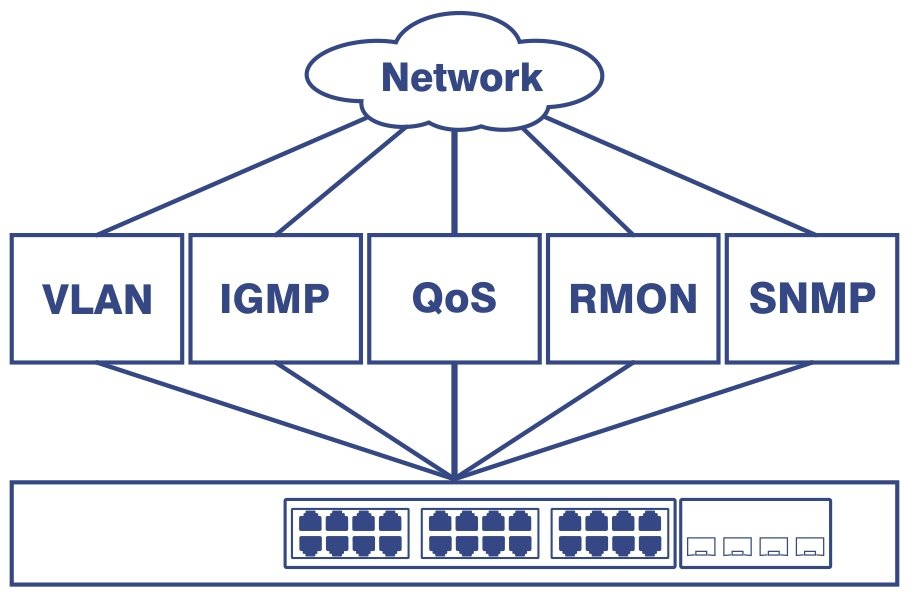

Управляемый коммутатор позволяет настраивать полосу пропускания, создавать виртуальные сети (VLAN) и др.

Стоит обратить внимание на SSH-доступ и протокол SNMP. Веб-интерфейс облегчает первоначальную настройку коммутатора, но практически всегда имеет меньшее количество функций, чем командная строка, поэтому его наличие приветствуется, но не является обязательным. Многие модели поддерживают все популярные типы управления.

К управляемым относят и так называемые смарт-коммутаторы – устройства с ограниченным набором конфигурационных настроек

Неуправляемые, смарт-коммутаторы и полностью управляемые коммутаторы. Смарт-коммутаторы могут предусматривать возможность управления через веб-интерфейс и базовые настройки.

Сложные корпоративные коммутаторы имеют полный набор средств управления, в том числе CLI, SNMP, веб-интерфейс, иногда - дополнительные функции, например, резервное копирование и восстановление конфигураций.

Многие управляемые коммутаторы поддерживают дополнительные функции, например, QoS, агрегирование и/или зеркалирование портов, стекирование. Некоторые коммутаторы можно объединять в кластер, MLAG или создать виртуальный стек.

Стекируемые коммутаторы

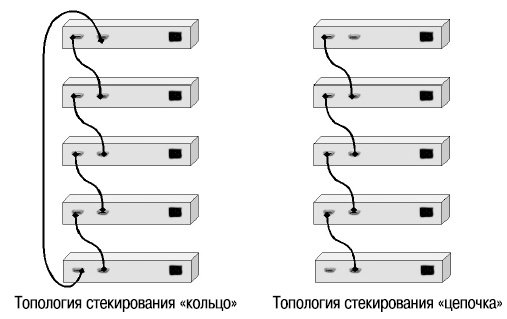

Стекирование – это возможность объединения нескольких коммутаторов с помощью специальных (или стандартных) кабелей, чтобы получившаяся конструкция работала как единый коммутатор. Обычно стек используется для подключения большого число узлов в локальной сети. Если коммутаторы соединены кольцом, то в случае выхода из строя какого-нибудь коммутатора стек продолжает работать.

Для чего создается такой стек? Во-первых, это защита инвестиций. Если необходимо увеличить число пользователей/устройств в сети, а портов не хватает, то можно добавить коммутатор в стек. Во-вторых, стеком удобнее управлять. С точки зрения систем мониторинга и управления это одно устройство. В-третьих, коммутаторы стека имеют единую адресную таблицу, один IP- и MAC-адрес.

Стекируемый (или стековый) коммутатор имеет специальные порты (интерфейсы) для соединения в стек, часто при этом происходит физическое объединение внутренних шин. Как правило, у стекового соединения скорость передачи данных в разы больше, чем скорость передачи по другим портам коммутатора. А в коммутаторах с неблокирующей архитектурой отсутствует блокировка трафика при обмене между коммутаторами стека.

Стекируемые управляемые коммутаторы можно объединять в одно логическое устройство - стек, увеличив тем самым число портов.

Обычно используются фирменные технологии стекирования. Иногда применяются кабели с оконечными разъемами SFP, GBIC и пр. Как правило, в стек можно объединять до 4, 8, 16 или 32 коммутаторов. Многие современные коммутаторы отказоустойчивы, наряду со стекированием поддерживают все функции L2 и L3, множество специализированных протоколов.

Существуют также технологии «виртуализации» коммутаторов, например, Cisco Virtual Switching System (VSS) и HPE Intelligent Resilient Framework (IRF). Их также можно отнести к технологиям стекирования, но, в отличие от «классического» стекирования (StackWise, FlexStack и пр.), для связи коммутаторов используются Ethernet-порты. Таким образом, коммутаторы могут находиться на относительно большом удалении друг от друга.

Резервирование и отказоустойчивость

Современные архитектуры стека предусматривают резервирование по схеме N-1, поддерживают распределенную коммутацию L2/L3, агрегирование каналов по всему стеку, а также возможность переключения каналов в случае аварии и переключение активного устройства в стеке без отказа сервисов. Кроме традиционных протоколов STP, RSTP и MSTP коммутаторы могут поддерживать усовершенствованные технологии, например, Smart Link и RRPP, выполняют защитное переключение каналов на уровне миллисекунд, гарантируют надежную работу сети.

Некоторые модели поддерживают интеллектуальный протокол защиты SEP (Smart Ethernet Protection) – протокол кольцевой сети, обеспечивающий непрерывную доставку сервисов. Еще один протокол, ERPS (Ethernet Ring Protection Switching), использует функции Ethernet OAM и механизм автоматического защитного переключения кольца – также за миллисекунды.

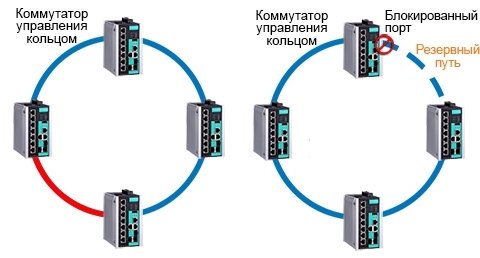

Многие вендоры применяют собственные технологии кольцевого резервирования сети, обеспечивающие более быстрое восстановление, чем стандартные протоколы STP/RSTP. Один из примеров показан ниже.

Выбираются основной и резервный порты для передачи данных в кольце. Коммутатор блокирует резервный порт, и передача происходит по основному маршруту. Все коммутаторы в кольце обмениваются пакетами синхронизации. При обрыве соединения будет разблокирован резервный порт и задействован резервный маршрут.

Для повышения надежности может предусматриваться «горячая» замена и/или резервирование блоков питания и элементов охлаждения коммутатора. Благодаря имеющимся в некоторых моделях оптическим портам коммутатор можно подключить к коммутатору ядра на расстоянии до 80 км. Такое оборудование позволяет создать производительный отказоустойчивый коммутационный кластер или построить любую современную L2-топологию, разнесенную на несколько десятков километров, получить отказоустойчивый стек на сотни портов с единой точкой управления, что существенно облегчает администрирование.

Коммутаторы в сетевой архитектуре

Место и роль коммутатора в сети

Коммутаторы и маршрутизаторы играют критическую роль, особенно в среде предприятия. Коммутация – одна из самых распространенных сетевых технологий. Коммутаторы вытесняют маршрутизаторы на периферию локальных сетей, оставляя за ними роль организации связи через глобальную сеть.

За счет микросегментации они позволяют повысить производительность сети, дают возможность организовать подключенные устройства в логические сети и перегруппировывать их, когда это необходимо.

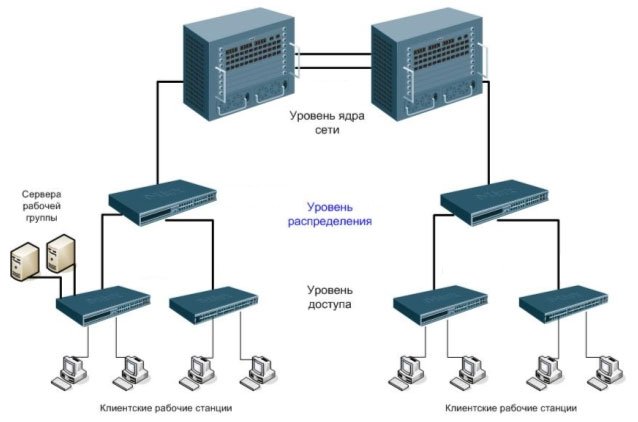

Традиционная архитектура корпоративной сети включает в себя три уровня: уровень доступа, агрегирования/распределения и ядра. На каждом из них коммутаторы выполняют специфические сетевые функции.

Коммутаторы могут играть роль основных коммутаторов в филиалах и организациях среднего размера, функционировать как локальные коммутаторы доступа в крупных организациях, применяться для объединения небольших групп в единую сеть второго уровня. Они широко используются в ЦОД и в ядре сети, в сетях провайдеров на уровне доступа и агрегирования, а с распространением технологии Ethernet - и в ряде вертикальных приложений, например, в промышленности, в системах автоматизации зданий. Несмотря на распространение беспроводных технологий, такое сетевое оборудование пользуется растущей популярностью также в сегментах SMB и SOHO.

Многие разработчики акцентируют внимание на совершенствовании механизмов защиты информации и управления трафиком, в частности, для передачи голоса или видео. Растущими объемами трафика диктуется внедрение 10-гигабитных и еще более высоких скоростей.

Современные коммутаторы могут поддерживать многочисленные протоколы безопасности, в том числе полный набор инструкций ARP для фильтрации пакетов данных на уровнях L2–L7, а также динамическую маршрутизацию, включающую все необходимые протоколы нахождения кратчайших путей. Высококонкурентный рынок дает широкие возможности выбора продуктов известных западных брендов, производителей из стран Азии и российских изделий.

Мировой рынок коммутаторов и ключевые вендоры

Основной вклад в 3% рост мирового рынка коммутаторов и маршрутизаторов в 2015 году внес сегмент корпоративного оборудования: на его долю пришлось почти 60% продаж. Крупнейшие мировые производители коммутаторов Ethernet L2/L3 – Cisco (свыше 62%), HPE, Juniper, Arista, Huawei. Растет спрос на оборудование для ЦОД, коммутаторы 10 и 40 Gigabit Ethernet, коммутаторы для крупных провайдеров.

Объем продаж пяти ведущих поставщиков коммутаторов Ethernet в мире за последние кварталы (по данным IDC).

В регионе EMEA сегмент Ethernet-коммутаторов в первой половине 2016 года показал 6,7% спад. В отчете IDC говорится, что Cisco остается крупнейшим производителем коммутаторов на рынке EMEA. На долю Cisco и HPE пришлось более 68% продаж коммутационного оборудования в регионе. В число лидеров также вошли Arista и Huawei.

По прогнозам Dell'Oro Group, наиболее быстрыми темпами будет расти сегмент коммутаторов для ЦОД. Переход на облачную модель должен также способствовать внедрению SDN и продажам коммутаторов для облачных дата-центров при снижении спроса на коммутаторы корпоративного уровня.

Возможности и разновидности коммутаторов

Коммутаторы уровня ядра, распределения, доступа позволяют создавать сетевые архитектуры разной топологии, уровня сложности и производительности. Разнообразие этих платформ варьируется от простых коммутаторов с восемью фиксированными портами до модульных устройств, состоящих из более десятка «лезвий» и насчитывающих сотни портов.

Коммутаторы для рабочих групп обычно имеют небольшое число портов и поддерживаемых MAC-адресов.

Магистральные коммутаторы отличаются большим числом высокоскоростных портов, наличием дополнительных функций управления, расширенной фильтрации пакетов и т. п. В общем случае такой коммутатор намного дороже, функциональнее и производительнее, чем коммутаторы для рабочих групп. Он обеспечивает эффективное сегментирование сети.

Основные параметры коммутаторов: количество портов (при выборе коммутатора лучше предусмотреть запас для расширения сети), скорость коммутации (у устройств начального уровня она гораздо ниже, чем у коммутатора корпоративного класса), пропускная способность, автоматическое определение MDI/MDI-X (стандартов, по которым обжата витая пара), наличие слотов расширения (например, для подключения интерфейсов SFP), размер таблицы MAC-адресов (выбирается с учетом расширения сети), форм-фактор (настольный/стоечный).

По конструктивному исполнению выделяют коммутаторы с фиксированным числом портов; модульные на основе шасси; стековые (стекируемые); модульно-стековые. Коммутаторы для поставщиков услуг подразделяются на коммутаторы агрегирования и коммутаторы уровня доступа. Первые агрегируют трафик на границе сети, вторые включают такие функции как контроль данных на прикладном уровне, встроенную безопасность и упрощенное управление.

В ЦОД должны применяться коммутаторы, которые обеспечивают масштабируемость инфраструктуры, непрерывное функционирование и гибкость транспорта данных. В сетях Wi-Fi коммутатор может играть роль контроллера, управляющего точками доступа.

Коммутаторы и сети Wi-Fi

В зависимости от сценария проектирования и развертывания сети Wi-Fi (WLAN) меняется и роль коммутаторов в ней. Например, это может быть централизованная/управляемая архитектура или конвергентная архитектура (объединение проводного и беспроводного доступа). Большинство сетей Wi-Fi среднего и большого масштаба строятся на принципах централизованной архитектуры с коммутатором в роли контроллера Wi-Fi. Все основные производители решений Wi-Fi высокого уровня (Cisco, Aruba (HPE), Ruckus (Brocade), HPE, Huawei и т.д.) имеют такие предложения.

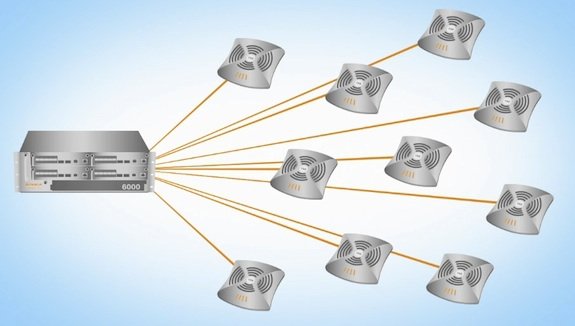

Простая сеть WLAN не нуждается в контроллере, и коммутатор выполняет свои базовые функции.

Контроллер управляет загрузкой/изменением ПО, изменением конфигурации, RRM (динамическое управление радиоресурсами), связью с внешними серверами (ААА, DHCP, LDAP и т.п.), аутентификацией пользователей, профилями QoS, специальными функциями и т.п. Контроллеры могут объединяться в группы для бесшовного роуминга клиентов между точками доступа в зоне покрытия.

Контроллер осуществляет централизованное управление устройствами в беспроводной сети и предназначен для сетей кампусов, филиалов и предприятий SMB. Централизованная архитектура сети Wi-Fi позволяет строить крупные сети и управлять ими из одной точки.

В небольшой корпоративной сети Wi-Fi, покрывающей часть этажа, этаж, небольшое здание и т.п., могут применяться коммутаторы-контроллеры, рассчитанные на небольшое количество точек доступа (до 10-20). Большие корпоративные сети Wi-Fi, охватывающие кампусы, заводские территории, порты и т.п., требуют мощных и функциональных контроллеров (например, Cisco 5508, Aruba A6000, Ruckus ZoneDirector 3000). Иногда предлагают решение на модулях для коммутаторов или маршрутизаторов, например, модуль Cisco WiSM2 в коммутатор семейства Cisco Catalyst 6500/6800, модуль Huawei ACU2 в коммутаторы Huawei S12700, S9700, S7700, модуль HPE JD442A в коммутатор HPE 9500.

В новой редакции «магического квадранта» Gartner (август 2016 г.) по поставщикам оборудования для инфраструктуры проводных и беспроводных локальных сетей в число лидеров кроме Cisco попала только HPE, поглотившая компанию Aruba.

Функции автоматического обнаружения точек доступа и централизованного управления избавят от затрат на настройку конфигураций. Контроллеры могут также обеспечивать защиту от потенциальных атак, а функции самостоятельной оптимизации и восстановления гарантируют бесперебойную работу беспроводной сети. Поддержка PoE упростит развертывание WLAN.

Функциональные и конструктивные особенности коммутаторов

Функции коммутаторов Ethernet и поддерживаемые протоколы

Функции для работы с трафиком могут включать в себя управление потоком (Flow Control, IEEE 802.3x), которое предусматривает согласование приема-отправки при высоких нагрузках во избежание потерь пакетов. Поддержка Jumbo Frame (увеличенных пакетов), повышает общую производительность сети. Приоритезация трафика (IEEE 802.1p) позволяет определять более важные пакеты (например, VoIP) и отправлять их в первую очередь. Стоит обратить внимание на эту функцию, если планируется передача трафика аудио или видео.

Поддержка VLAN (IEEE 802.1q) – удобное средство для разграничения сети предприятия для различных отделов и т.п. Функция Traffic Segmentation для разграничения доменов на канальном уровне позволяет настраивать порты или группы портов коммутатора, используемые для подключения серверов или магистрали сети.

Зеркалирование (дублирование) трафика (Port Mirroring) может использоваться для обеспечения безопасности внутри сети, контроля или проверки производительности сетевого оборудования. Функция LoopBack Detection автоматически блокирует порт при образовании петли (особенно важна при выборе неуправляемых коммутаторов).

Агрегирование каналов (IEEE 802.3ad) повышает пропускную способность канала, объединяя несколько физических портов в один логический. IGMP Snooping пригодится при вещании IPTV. Storm Control дает порту возможность продолжать работать для пересылки всего остального трафика при широковещательном/однонаправленном «шторме».

Коммутаторы могут поддерживать протоколы динамической маршрутизации (например, RIP v2, OSPF) и управления группами интернета (например, IGMP v3). При поддержке протоколов BGP и OSPF устройство можно использовать как коммутирующий маршрутизатор для доменов и субдоменов локальной сети. Некоторые модели поддерживают создание наложенных сетей (TRILL), посредством чего снижается нагрузка на таблицы MAC-адресов и обеспечивается равномерная загрузка каналов для одинаковых маршрутов, что значительно повышает скорость доступа к сетевым ресурсам. Различается это сетевое оборудование и по способам работы.

Коммутаторы L1-L4

Чем выше уровень, на котором коммутатор работает по сетевой модели OSI, тем сложнее и дороже устройство, более развита его функциональность.

Коммутаторы 1 уровня (хабы и повторители) функционируют на физическом уровне и обрабатывают не данные, а электрические сигналы. Такое оборудование сейчас практически не производится.

Коммутаторы 2 уровня работают на канальном уровне с кадрами (фреймами), могут выполнять их анализ, определять отправителя и получателя. Они оперируют только с MAC-адресами, а различать IP-адреса не умеют. К таким устройствам относятся все неуправляемые коммутаторы и некоторые модели управляемых

• RMON (4 группы: Statistic, History, Alarm и Event)
• Два уровня паролей - пароль пользователя и резервный пароль.
• Профиль доступа и приоритезации трафика
• Сегментация трафика
• Контроль полосы пропускания
• Функции Port Security (ограничение кол-ва MAC на заданном порту)
• Контроль доступа IEEE 802.1x на основе портов / MAC-адресов
• Журналирование событий при помощи Syslog
• Поддержка TACACS, RADIUS, SSH
• Обновление ПО и сохранение файла конфигурации на внешнем носителе
• Поддержка IEEE 802.1Q VLAN (на основе меток)
• Приоритезация пакетов IEEE 802.1p и 4 очереди
• Spanning Tree protocol (IEEE 802.1D)
• Rapid Spaning Tree protocol (IEEУ 802.1w)
• Контроль широковещательных штормов
• Поддержка объединения портов в транк - Link Aggregation (IEEE 802.3ad Static mode)
• Зеркалирование портов (трафик множества портов, на один выбранный порт)
• TFTP / BOOTP / DHCP клиент
• Поддержка TELNET, встроенный WEB-сервер
• CLI - интерфейс коммандной строки
• IGMP для ограничения широковещательных доменов в VLAN
• SNMP v1/v3

Общие функции коммутаторов L2.

Коммутаторы L2 составляют коммутационные таблицы, поддерживают протокол IEEE 802.1p (приоритезацию трафика), протокол IEEE 802.1q (VLAN), IEEE 802.1d (Spanning Tree Protocol, STP), применяемый для повышения отказоустойчивости сети, IEEE 802.1w (Rapid Spanning Tree Protocol, RSTP) с более высокой устойчивостью и меньшим временем восстановления или более современный IEEE 802.1s (Multiple Spanning Tree Protocol, MSTP), IEEE 802.3ad (Link Aggregation) для объединения нескольких портов в один высокоскоростной порт.

Коммутаторы 3 уровня работают на сетевом уровне. К ним относится ряд моделей управляемых коммутаторов, маршрутизаторы. Они могут маршрутизировать сетевой трафик и перенаправлять его в другие сети, поддерживают работу с IP-адресами и установку сетевых соединений.

Таким образом, они фактически являются маршрутизаторами, которые реализуют механизмы логической адресации и выбора пути доставки данных (маршрута) с использованием протоколов маршрутизации (RIP v.1 и v.2, OSPF, BGP, проприетарные протоколы). Традиционно коммутаторы L3 используются в локальных и территориальных сетях для обеспечения передачи данных большого количества подключенных к ним устройств, в отличие от маршрутизаторов, осуществляющих доступ к распределенной сети (WAN).

Коммутаторы 4 уровня функционируют на транспортном уровне и поддерживают работу с приложениями, обладают некоторыми интеллектуальными функциями. Они могут определять порты TCP/UDP для идентификации приложений, биты SYN и FIN, обозначающие начало и конец сеансов, распознавать информацию в заголовках сообщений. Различается и конструкция коммутаторов.

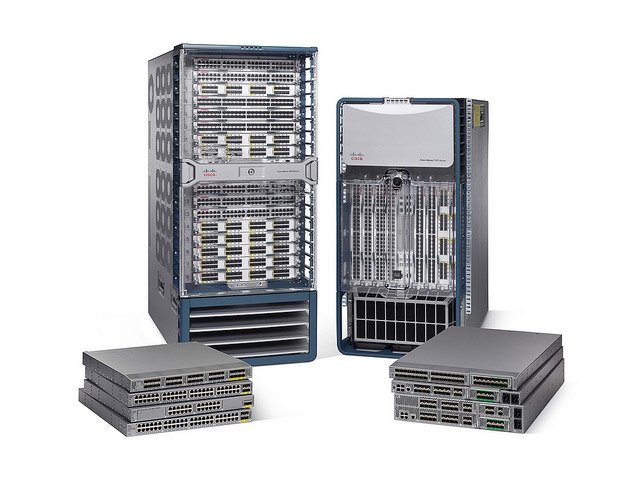

Коммутаторы Ethernet c фиксированной конфигурацией и модульные коммутаторы

Модульные коммутаторы обеспечивают масштабируемую производительность, гибкость конфигураций и возможности поэтапного расширения. Коммутаторы с фиксированной конфигурацией позволяют строить сетевую инфраструктуру для решения широкого спектра задач, включая построение сетей комплексов зданий, филиалов крупных предприятий, организации среднего размера, а также предприятий SMB

Коммутаторы фиксированной конфигурации обычно поддерживают до 48 портов. Иногда есть возможность установить дополнительные порты SFP/SFP+.

С помощью аплинков SFP+ многие коммутаторы можно подключать к верхнему уровню – ядру сети, обеспечивая высокую производительность и балансировку нагрузки по всем каналам. Высокая плотность портов позволяет эффективнее использовать ограниченное пространство и питание.

Модульные коммутаторы обычно представляют собой высокопроизводительные платформы, поддерживающие широкий спектр протоколов L3, гибкий набор интерфейсов, виртуализацию сервисов и оптимизацию приложений, сетевые кластеры (SMLT, SLT, RSMLT). Они могут использоваться в ядре крупных и средних сетей, в сетях ЦОД (ядро сети и концентрация подключений серверов).

Типовые функции модульного коммутатора.

Модульные коммутаторы могут иметь очень высокую плотность портов за счет добавления модулей расширения. Например, некоторые поддерживают более 1000 портов. В больших корпоративных сетях, к которым подключаются тысячи устройств, лучше использовать именно модульные коммутаторы. В противном случае потребуется множество коммутаторов с фиксированной конфигурацией.

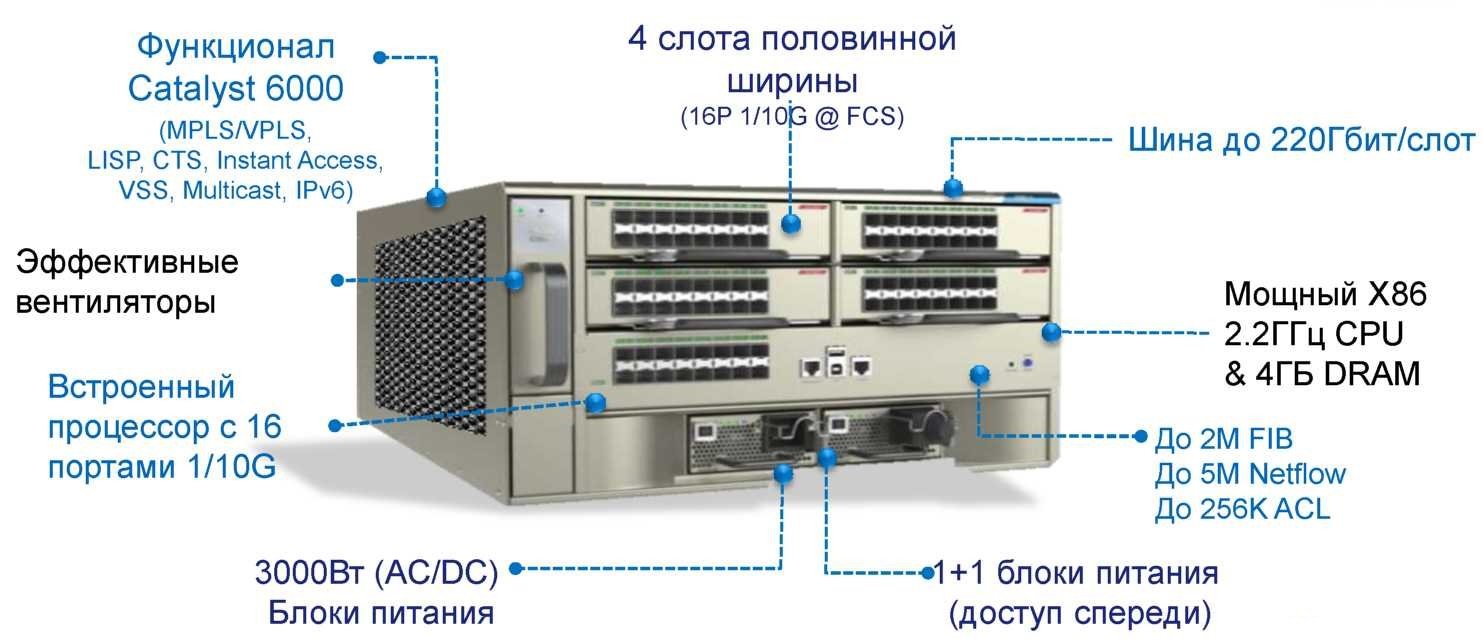

Cisco Catalyst 6800 - модульные коммутаторы для кампусных сетей с поддержкой 10/40/100G. Расширяемая платформа высотой 4,5 RU содержит от 16 до 80 портов 1/10GE с поддержкой BGP и MPLS.

Характеристики коммутаторов Ethernet

Основными характеристиками коммутатора, измеряющими его производительность, являются скорость коммутации, пропускная способность и задержка передачи кадра. На эти показатели влияют размер буфера (буферов) кадров, производительность внутренней шины, производительность процессора, размер таблицы MAC-адресов.

Общие характеристики также включают возможность установки в стойку, емкость оперативной памяти, количество портов и аплинков/SFP-портов, скорость аплинков, поддержку работы в стеке, способы управления.

Некоторые вендоры предлагают на своих сайтах удобные конфигураторы для выбора коммутаторов по их характеристикам: числу и типу портов (1/10/40GbE, оптика/медь), виду коммутации/маршрутизации (L2/L3 – базовая или динамическая), скорости и типу аплинков, наличию PoE/PoE+, поддержке IPv6 и OpenFlow (SDN), FCoE, резервированию (питания/фабрики/вентиляторов), возможности стекирования. Энергоэффективный Ethernet (IEEE 802.3az, Energy Efficient Ethernet) уменьшает потребление энергии, автоматически регулируя ее в соответствии с фактическим сетевым трафиком коммутатора.

Менее дорогие и менее производительные коммутаторы могут использоваться на уровне доступа, а более дорогие высокопроизводительные лучше применять на уровнях распределения и ядра сети, где от скорости коммутации очень сильно зависит производительность всей системы.

Типы и плотность портов

Группа портов коммутатора для подключения конечных абонентов традиционно состоит из портов для кабеля «витая пара» с разъемами RJ-45. Дальность передачи сигнала при этом составляет до 100 метров общей длины линии, и для офисов этого, в большинстве случаев, достаточно.

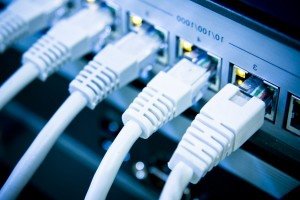

Порты Etherhet 1/10 Гбит/c для «медных» кабелей с разъемами RJ-45.

Более сложен выбор типа портов аплинка, предназначенные для связи с узлами сети более высокого уровня. Во многих случаях предпочтительнее оптические кабели связи, не имеющие таких ограничений по длине, как у «витой пары». В таких портах часто применяются сменные модули SFP (Small Form-factor Pluggable). Высота и ширина модуля SFP сравнима с высотой и шириной гнезда RJ-45.

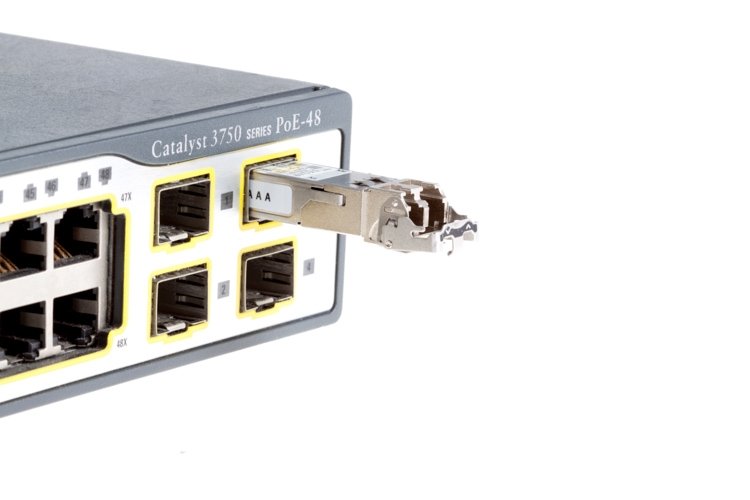

Оптический модуль SFP.

Популярные интерфейсы SFP+ и XFP могут обеспечивать скорость передачи 10 Гбит/c и дальность до 20 км. Посадочное место для модулей SFP+ имеет те же габариты что и SFP, разница заключается в протоколах передачи информации между модулем и коммутатором. XFP имеет большие, чем SFP+ габариты. Коммутаторы с портами SFP и SFP+ часто используются в сети на уровне агрегирования. Между тем в ЦОД широко применяются не только коммутаторы Ethernet, но и другие виды коммутирующего оборудования.

В сети крупного предприятия или в крупном ЦОД, где портов тысячи, большее значение имеет плотность портов, то есть, сколько максимально портов на 1U (или на стойку) требуемой скорости передачи можно разместить с учетом слотов расширений и дополнительных модулей. Нужно помнить о росте потребности в передаче больших объемов данных и соответственно, учитывать плотность портов требуемой скорости в рассматриваемых коммутаторах.

Что касается офисных сетей, то полезным качеством коммутатора может стать поддержка PoE и EEE.

Питание по сети - PoE

Технология Power over Ethernet (PoE) позволяет коммутатору подавать питание на устройство по кабелю Ethernet. Эта функция обычно используется некоторыми IP-телефонами, беспроводными точками доступа, камерами видеонаблюдения и пр.

Технология подачи электропитания через Ethernet – удобный альтернативный способ электропитания сетевых устройств.

РоЕ предоставляет гибкость при монтаже такого рода оборудования: его можно установить везде, где есть Ethernet-кабель. Но РоЕ должна быть действительно необходима, т.к. поддерживающие ее коммутаторы стоят значительно дороже.

Согласно стандарту IEEE 802.3af (PoE), обеспечивается постоянный ток до 400 мА с номинальным напряжением 48 В через две пары проводников в четырехпарном кабеле при максимальной мощности 15,4 Вт.

Стандарт IEEE 802.3at (PoE+) предусматривает увеличение мощности (до 30 Вт) и новый механизм взаимного определения (классификации) устройств. Он позволяет устройствам взаимно определять друг друга при подключении.

Эволюция сетей и коммутаторы

Коммутаторы в ЦОД: Ethernet, Fibre Channel, InfiniBand

Для высокопроизводительной коммутации серверов и систем хранения сегодня используется большой спектр технологий и устройств – коммутаторы Ethernet, Fibre Channel, InfiniBand и др.

Для сети ЦОД классическая трехуровневая архитектура может быть слишком сложна и избыточна.

В виртуализированных и облачных ЦОД, где преобладает «горизонтальный» трафик между серверами и виртуальными машинами, на помощь приходит конфигурация «ствол и листья» (Spine-Leaf). Иногда такую конфигурацию называют «распределенным ядром». Часто также используют термин «Ethernet-фабрика».

Spine-коммутаторы можно рассматривать как распределенное ядро, только вместо одного-двух коммутаторов ядра оно сформировано из большого числа коммутаторов «ствола» с высокой плотностью портов.

Плюсы такой конфигурации следующие: горизонтальный трафик между «листьями» гарантированно идет с одним хопом, через «дерево», поэтому задержка предсказуема, при отказе оборудования меньше страдает производительность, да и масштабировать такую конфигурацию легче.

Растет потребность и в более высокой скорости передачи данных. За предыдущие годы создано шесть стандартов Ethernet: 10 Мбит/с, 100 Мбит/с, Гбит/с, 10 Гбит/с, 40 Гбит/с и 100 Гбит/с. В 2016 году Ethernet-сообщество усиленно работает над реализацией новых стандартов скоростей: 2,5 Гбит/с, 5 Гбит/с, 25 Гбит/с, 50 Гбит/с, 200 Гбит/с. Недавно принятые спецификации IEEE 802.3 (включая подгруппы) охватывают диапазон скоростей от 25 Гбит/с на порт до суммарной пропускной способности канала на уровне 400 Гбит/с. Завершить работу над стандартом 400GbE (802.3bs) планируется в марте 2017 года. В нем будут использоваться несколько линий по 50 или 100 Гбит/с.

На мировом рынке Ethernet-коммутаторов для ЦОД доминирует Cisco Systems (по данным IDC, 2015 г.).

Наряду с 40/100GbE все более широкое внедрение в ЦОД получает InfiniBand. Технология InfiniBand (IB) применяется в основном в высокопроизводительных вычислениях (HPC), многоузловых кластерах и вычислениях GRID. Ее используют во внутренних соединениях (backplane) и коммутаторах (crossbar switch) производители модульных серверов. В коммутаторах с поддержкой InfiniBand EDR (Enhanced Data Rate) 12x скорость порта достигает 300 Гбит/с.

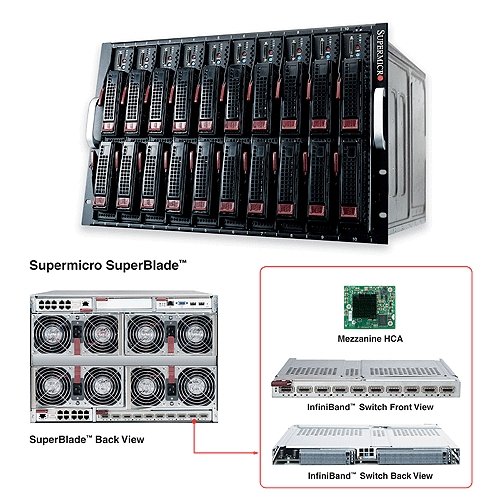

Модульный сервер со встроенным коммутатором InfiniBand.

Сети хранения данных (SAN) традиционно строятся на базе протокола FC (Fibre Channel), который предоставляет быстрый и надежный транспорт для передачи данных между дисковыми массивами и серверами. FC обеспечивает гарантированно низкую задержку, высокую надежность и производительность работы дисковой подсистемы.

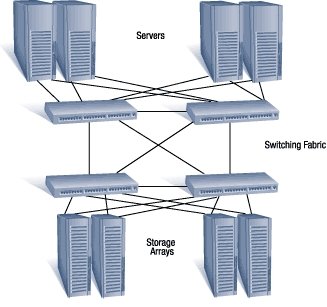

Коммутатор FC (резервируемая фабрика) – ключевой элемент SAN.

Трафик FC можно передавать и поверх Ethernet с сохранением предсказуемости и производительности Fibre Channel (FCoE). Для этого был разработан протокол Converged Enhanced Ethernet (CEE).

Считается, что совмещение трафика SAN и LAN в одном сегменте сети c помощью FCoE позволяет получить ряд преимуществ при построении дата-центров, включая снижение начальных затрат на оборудование и операционных издержек на поддержку, обслуживание, электропитание и кондиционирование оборудования. Однако такой подход так и получил широкого распространения.

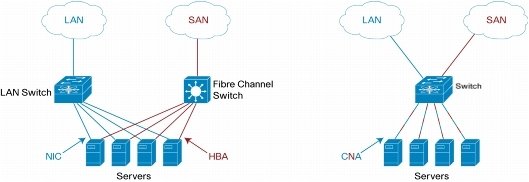

Коммутатор FCoE обеспечивает конвергенцию SAN и LAN.

Выделенная сеть хранения SAN (на основе FC или iSCSI) остается оптимальным вариантом для высокоскоростного доступа к данным. Ее традиционный протокол Fibre Channel изначально рассчитан на быструю передачу больших блоков и низкие задержки. Важным фактором роста рынка SAN станет переход на оборудование нового поколения – коммутаторы и директоры Fibre Channel Gen 6 (32 Гбит/с). Он уже начался.

Изменение скорости передачи данных в развертываемых сетях FC, InfiniBand и Ethernet по данным Mellanox.

Важно выбирать подходящее для текущих требований сети оборудование, но с запасом производительности для дальнейшего роста.

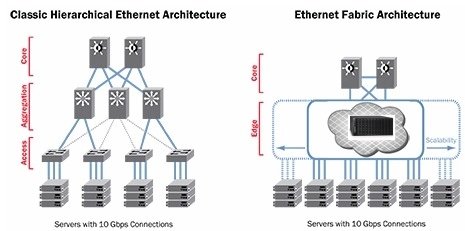

Технология Ethernet-фабрики

Технология коммутирующей фабрики, созданная для Fibre Channel SAN, нашла применение и в сетях Ethernet. Наряду с платформами виртуальной маршрутизации и SDN-контроллерами, фабрики Ethernet открывают путь к внедрению SDN/NFV, предполагают использование открытых, автоматизированных, программно-конфигурируемых компонентов, что способствует гибкости и снижению затрат.

Ethernet-фабрики наряду с дополняющими их технологиями TRILL и Shortest Path Bridging ( SPB – альтернатива сложным и неэффективным трехуровневым сетям и Spanning Tree.

Коммутирующие фабрики охватывают теперь сети хранения данных, кампусные сети и сети ЦОД. Они снижают операционные расходы, увеличивают эффективность использования сети, ускоряют развертывание приложений, поддерживает виртуализацию. Эволюция коммутирующих фабрик продолжается.

Коммутаторы White-box, Bare-metal и Open Networking

В последнее время получает распространение концепция Open Networking, цель которой «отделить» операционную систему коммутатора от аппаратной платформы и дать заказчикам возможность выбора комбинаций сетевых ОС и оборудования. В отличие от традиционных коммутаторов, которые поставляются с предустановленной ОС, можно приобрести коммутатор Bare-metal («голое железо») у одного производителя, а ПО – у другого.

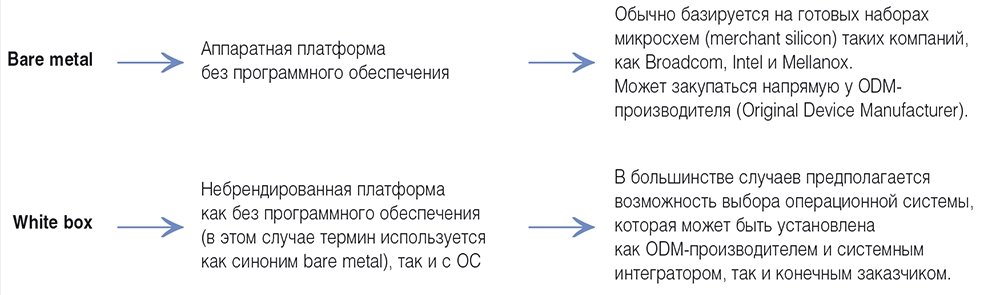

Bare-metal означает, что в коммутаторе не установлено сетевой ОС, есть лишь загрузчик для ее установки.

Такое оборудование выпускается, например, тайваньскими и российскими производителями. Ряд вендоров предлагают также коммутаторы White-box – Bare-metal с предустановленной сетевой ОС. Такие коммутаторы предоставляют большую гибкость и определенную независимость заказчика от производителя оборудования. Цена их ниже по сравнению с продуктами крупных вендоров. По данным Dell’Oro Group, они на 30-40% дешевле традиционных брендовых моделей. Функции сетевой ОС обычно предусматривают поддержку всех стандартных протоколов L2/L3 и, в некоторых случаях - протокола OpenFlow.

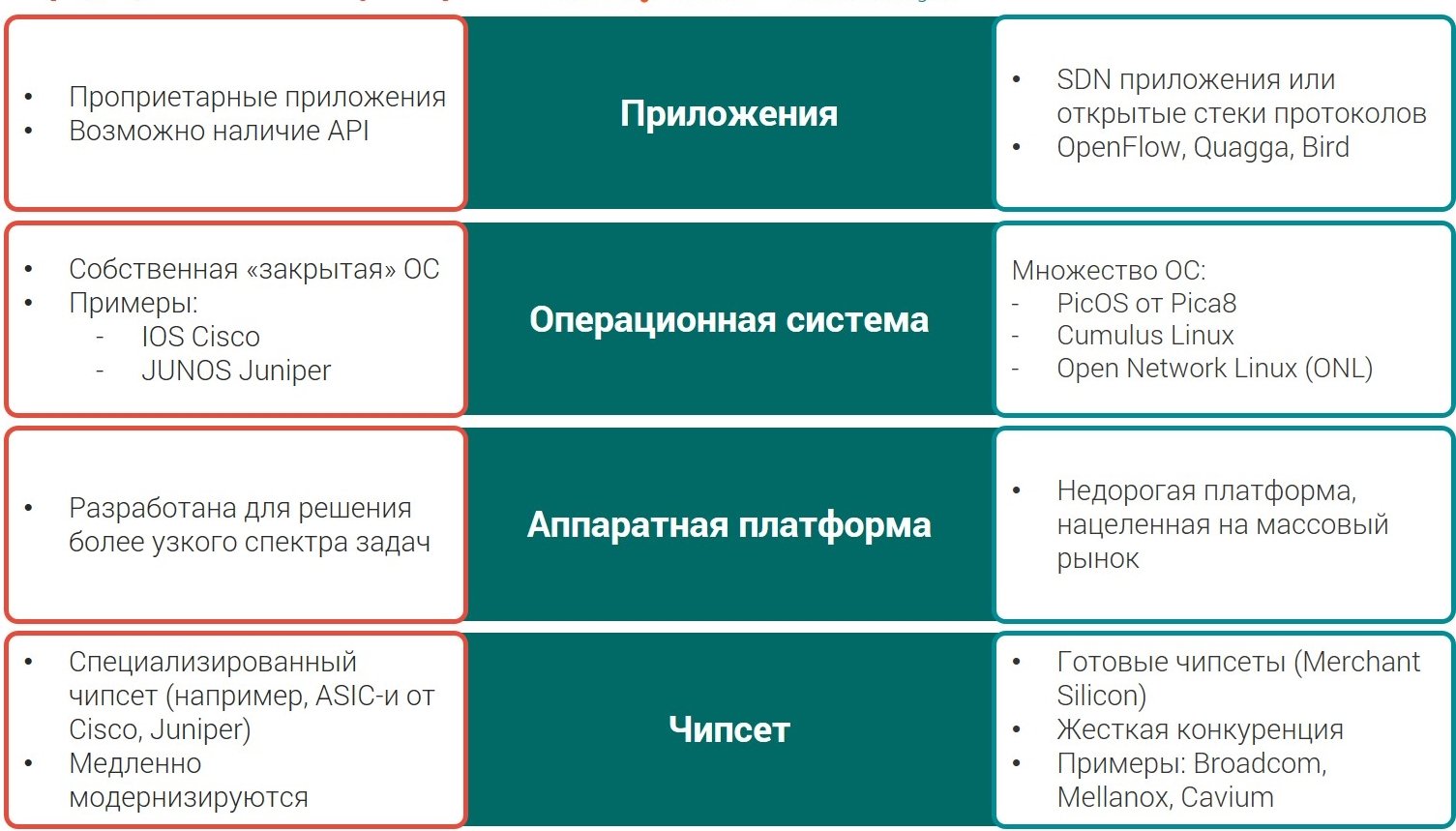

Традиционные коммутаторы (слева) и коммутаторы White box (справа).

Основной целевой сегмент рынка коммутаторов White-box – ЦОД. Они позволяют доработать сетевую ОС для решения конкретных задач. Однако целесообразность их применения в кампусных или распределенных корпоративных сетях зависит от того, сколько коммутаторов в сети и как часто меняется конфигурация, есть ли в компании специалисты, способные поддерживать сетевую ОС с открытым исходным кодом. В небольших кампусных сетях выгода сомнительна.

По прогнозу Infonetics Research, в 2019 году на долю «голого железа» будет приходиться почти 25% всего количества портов в коммутаторах, поставленных в ЦОД во всем мире.

Виртуальные коммутаторы

С увеличением вычислительной мощности процессоров х86 с ролью коммутатора вполне может справиться программный, виртуальный коммутатор. Его удобно использовать, например, для предоставления сетевого уровня доступа виртуальным машинам, запущенным на физическом сервере. На виртуальных машинах (или в контейнерах, например, Docker) создаются логические (виртуальные) порты Ethernet. ВМ подключаются к виртуальному коммутатору посредством этих портов.

Три наиболее популярных виртуальных коммутатора – VMware Virtual Switch, Cisco Nexus 1000v и Open vSwitch. Последний – это виртуальный коммутатор с открытым исходным кодом, распространяемый по лицензии Apache 2.0 и предназначенный для работы в гипервизорах на основе Linux, таких как, KVM и Xen.

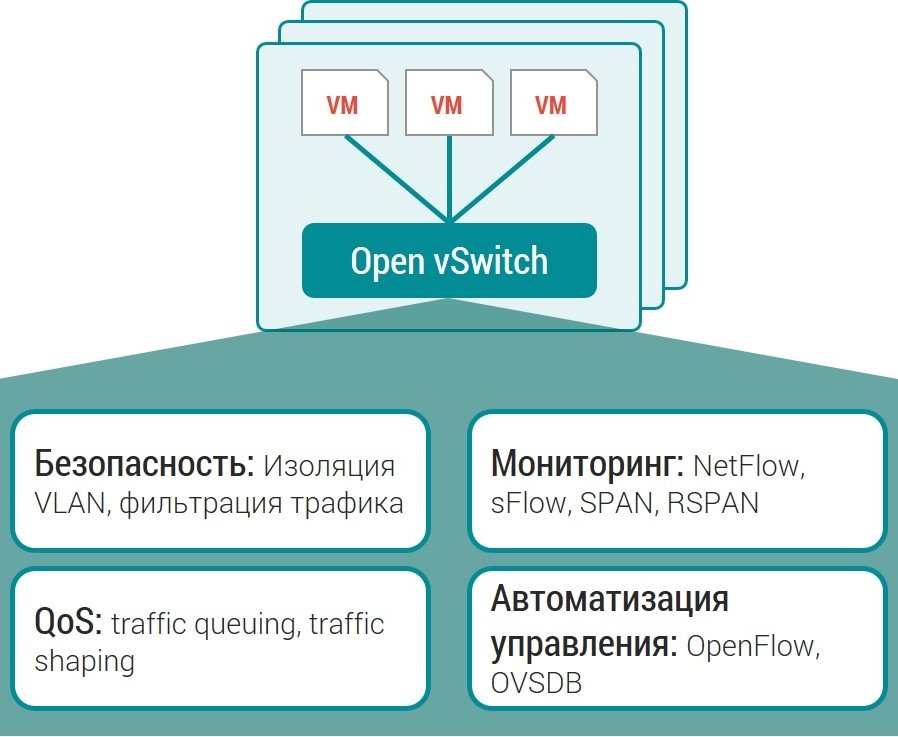

Open vSwitch – программный многоуровневый коммутатор Open Source, предназначенный для работы в гипервизорах и на компьютерах с виртуальными машинами. Поддерживает протокол OpenFlow для управления логикой коммутации.

Open vSwitch (OVS) поддерживает широкий набор технологий, включая NetFlow, sFlow, Port Mirroring, VLAN, LACP. Он может работать как в виртуальных средах, так и использоваться в качестве Control Plane для аппаратных коммутаторов. Созданные на базе OVS сетевые ОС широко применяются на коммутаторах White-box и Bare-metal. Множество сфер применения у OVS – в SDN-сетях, при коммутации трафика между виртуальными сетевыми функциями (NFV).

Коммутаторы в архитектуре SDN/NFV

С расширением функциональности оборудования сети станут более высокоскоростными и интеллектуальными. Производительность современных моделей коммутаторов ядра сети составляет до 1,5 Тбит/с и выше, и традиционный путь развития предполагает дальнейшее наращивание их мощности. Расширение функциональности сопровождается все большей специализацией устройств ядра сети и ее периферии. У корпоративных заказчиков появляются новые требования в таких областях, как информационная безопасность, гибкость, надежность и экономичность.

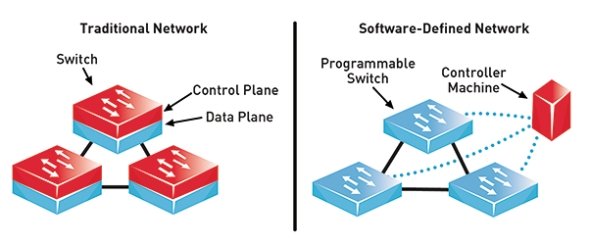

Сейчас широко обсуждается концепция SDN (Software Defined Networking). Основная суть SDN состоит в физическом разделении уровня управления сетью (Control Plane) и уровня передачи данных (Forwarding) за счет переноса функций управления коммутаторами в ПО, работающее на отдельном сервере (контроллере).

Цель SDN– гибкая, управляемая, адаптивная и экономичная архитектура, которая способна эффективно адаптироваться под передачу больших потоков разнородного трафика.

SDN-коммутаторы, как правило, используют протокол управления OpenFlow. Большинство коммутаторов SDN поддерживают одновременно и стандартные сетевые протоколы. В настоящее время область применения SDN – в основном серверные фермы ЦОД и нишевые решения, где SDN удачно дополняет другие технологии. На российском рынке технология SDN наиболее востребована операторами публичных облаков.

Network Functions Virtualization (NFV), виртуализация сетевых функций, нацелена на оптимизацию сетевых сервисов за счет отделения сетевых функций (например, DNS, кэширование и пр.) от реализации аппаратного обеспечения. Считается, что NFV позволяет универсализировать программное обеспечение, ускорить внедрение новых функций сети и служб, и при этом не требует отказа от уже развернутой сетевой инфраструктуры.

По данным опроса CNews Analytics (2015 год), российские заказчики в целом оптимистично оценивают перспективы технологий SDN и NFV, позволяющих сократить капитальные затраты и ускорить ввод новых сервисов.

Прогнозы SDN и NFV в России носят пока разноречивый характер. По оценкам J’son & Partners, объем российского сегмента SDN в 2017 году составит 25–30 млн. долл. Основными пользователями SDN и NFV станут владельцы крупных ЦОД и федеральные операторы связи.

Тем временем производители коммутаторов для корпоративного сегмента рынка предлагают высокоскоростное оборудование с более низкой стоимостью владения, возможностями гибкого построения сетей, функциями поддержки различных классов приложений и расширенными средствами безопасности.
