KVM и задачи управления ИТ

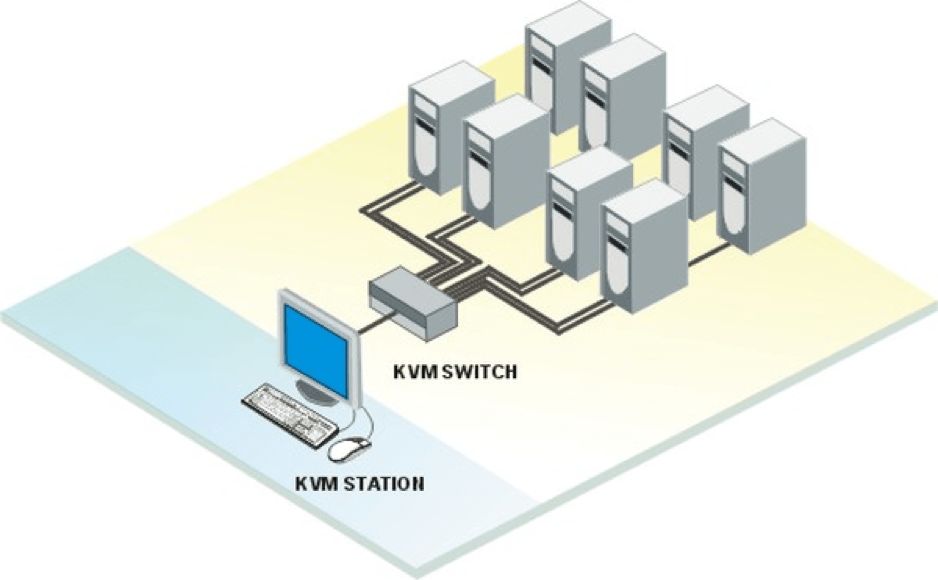

Назначение KVM-переключателей

Известные уже более трех десятков лет, KVM из простых механических переключателей превратились в многофункциональные электронные устройства. Являясь независимым от операционной системы устройством, KVM позволяет выполнять операции, недоступные для программных средств удаленного доступа, например, конфигурирование BIOS, в то время как ПО дистанционного управления работает на сервере, поэтому, если в функционировании сервера произошел сбой (а как раз в подобных случаях и необходим удаленный доступ), то весьма вероятно, что программа управления окажется неработоспособной.

KVM-переключатели и позволяют производить любые действия с подключенными компьютерами. Поддержка Virtual Media позволяет имитировать на KVM внешний диск, например, привод DVD/CD, устройство хранения USB, накопители на жестких дисках, что дает возможность удаленно устанавливать ОС, инсталлировать и обновлять ПО, запускать диагностические тесты и т.п. на нескольких удаленных компьютерах с одного носителя.

Оборудование KVM выпускает большое число производителей, включая Adder, ATEN, Avocent, Belkin, Dataprobe, Gefen, Icron, IOGEAR, Kramer Electronics, Minicom by Tripplite, NTI, Opengear, Raloy, Raritan, Rose Electronics, SmartAVI, Thinklogical, ZONIT и др. На российском рынке больше известны продукты Adder, ATEN, Broadrack, D-Link, Gefen, HPE, Planet, Rextron и Tripp Lite.

Матричные многопортовые KVM могут обеспечивать работу нескольких системных администраторов со множеством серверов разных платформ.

Потребность в KVM-переключателях вызвана, прежде всего, ростом использования серверов. Их администрирование становится все более сложной задачей. Они нуждаются в конфигурировании, поддержке, обновлении и иногда перезагрузке. В этом и заключается ценность единых консолей – меньше оборудования, больше свободного пространства, более эффективная работа обслуживающего персонала.

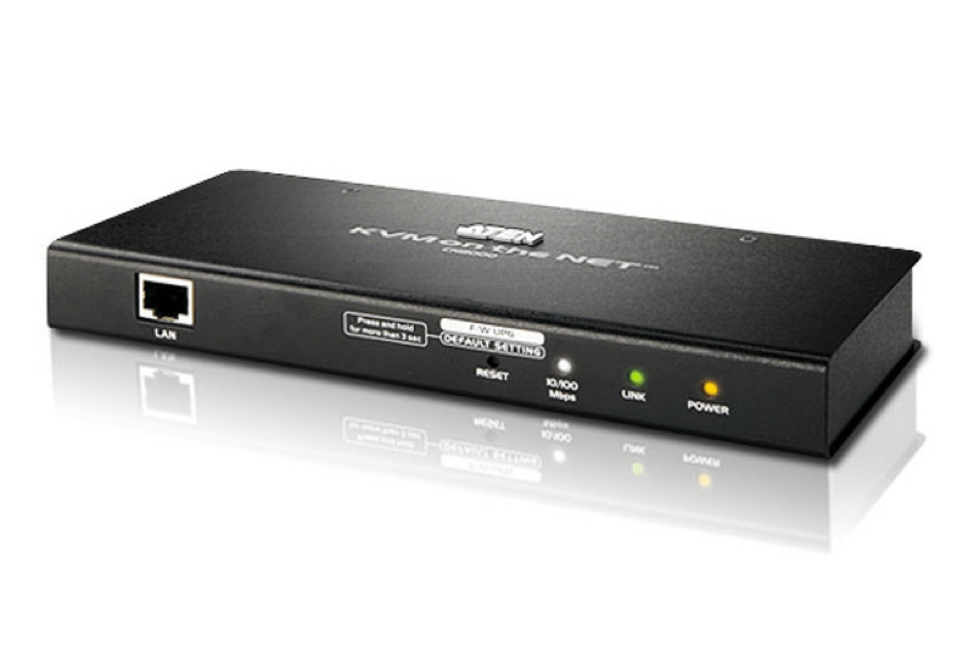

Пример: Однопортовый KVM-переключатель ATEN CN8000A обеспечивает доступ по IP для удаленного управления обычными (без функциональности IP) переключателями KVM или отдельным компьютером. С помощью стандартного кабеля Категории 5e/6 устройство подключается к локальной или глобальной сети, а с компьютером или другим переключателем соединяется через специальный KVM-кабель. Эта модель обеспечивает разрешение HD (до 1920х1200), оснащена функцией поддержки виртуальных носителей. Есть порт RS-232 для доступа и управления с помощью модема или последовательной консоли, порт PON для подключения и устройств распределения питания (PDU) и удаленной перезагрузки по питанию.



Технология KVM хорошо вписалась в тенденцию централизации администрирования ИТ-инфраструктуры. IP KVM можно интегрировать с программной системой управления, обеспечивая администраторам контроль над информационными центрами и управление всеми устройствами в сети практически из любой точки.

Типовые области применения KVM – это не только серверные/ЦОД, но и сетевые операционные центры (NOC), учебные классы и аудитории, промышленные системы управления, тестовые лаборатории и решения Digital Signage (цифровые вывески). Их используют и компании, занимающиеся производством цифрового контента. Другие области применения KVM – управление киосками самообслуживания, такими как киоски регистрации в аэропортах, банкоматы, торговые автоматы (удаленный доступ для диагностики), аналоговые системы видеонаблюдения (удаленный доступ к системам охранного телевидения), контроль работы промышленных компьютеров (вынос управляющей консоли за пределы цеха).

Благодаря KVM при ограниченном бюджете и небольшом штате специалистов удается отследить состояние удаленных компьютеров, быстро устранить неполадки, сократить общую стоимость владения (TCO) ИТ-инфраструктурой. И этим преимущества оборудования KVM не ограничиваются.

Преимущества KVM-переключателей

В числе достоинств KVM – снижение требований к теплоотводу и электропитанию (требуется меньше мониторов), высвобождение пространства в серверной, безопасность.

Управление с центральной консоли повышает безопасность, поскольку можно удаленно обслуживать серверы, находящиеся в физически защищенной среде.

IP KVM (KVM, работающих по IP-сети) – это хорошие возможности масштабирования (управление сотнями серверов) и удобство удаленного администрирования, полный учет и контроль действий операторов, повышение эффективности работы служб ИТ. Такие KVM позволяют отказаться от привлечения внешних компаний для обслуживания оборудования на удаленных площадках, сократить простои за счет быстрого решения проблем.

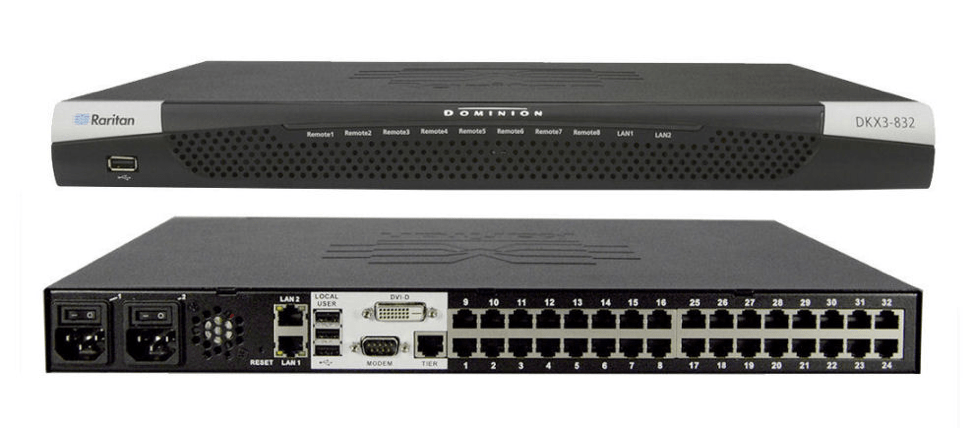

Пример: Raritan DKX3 – устройство корпоративного класса, обеспечивающее доступ по IP для 1-8 пользователей на уровне BIOS и управление 8-64 серверами. KVM поддерживает цифровое видео (DVI/HDMI/DisplayPort), аналоговое видео (VGA), аудио, Virtual Media и доступ с мобильных устройств.



Фактически, IP KVM – единый интерфейс для доступа ко всему стоечному оборудованию. Для быстрого поиска устройств они могут использовать базу данных с именами и спецификациями всех единиц управляемого оборудования, наряду с интерфейсам командной строки (CLI) предлагать графический интерфейс для работы с серверами, СХД и коммутаторами сети.

Преимущества KVM-переключателей:

Экономия затрат	Использование KVM высвобождает дорогостоящее пространство, сокращаются затраты на электроэнергию и системы кондиционирования.
Сокращение простоев	Даже в случае отказа сети передачи данных администратор может контролировать работу серверов по дополнительному каналу. KVM со встроенной функцией управления питанием также позволяют производить удаленную перезагрузку управляемой системы.
Удаленная работа	Технологии KVM дают оператору возможность находиться на большом расстоянии от управляемых устройств. Например, матричные переключатели KVM CAT5 позволяют работать на расстоянии до 300 метров от управляемых систем, а IP KVM обеспечивают доступ к управляемым устройствам из любой точки.
Безопасность	Безопасность систем при удаленном доступе гарантируют технологии аутентификации, авторизации, шифрования и другие защитные функции.
Повышение эффективности работы персонала	ИТ-специалисты могут управлять серверами или реагировать на инциденты, где бы они ни находились. Затраты на обслуживание систем уменьшаются при сохранении уровня сервиса.
Оперативность в устранении неполадок	KVM позволяет минимизировать время реакции на инцидент, поскольку администратор может контролировать систему из любой точки, получает удаленный IP-доступ к BIOS серверов.

Соединение KVM-переключателей и компьютеров

Оборудование KVM, в зависимости от модели, поддерживает различные интерфейсы: PS/2, USB, RS-232 (для управления коммутаторами, маршрутизаторами, УАТС), VGA, DVI, HDMI и др., что позволяет подключать к нему серверы и сетевое оборудование разных производителей и моделей.

Архитектурно KVM делятся на устройства прямого подключения, использующие кабели VGA, DVI, HDMI или DisplayPort; KVM CATx, работающие через «витую пару» и проприетарные протоколы; IP KVM, функционирующие по протоколу IP.

Первые могут поддерживать разрешение монитора до 4K (3840x2160) и выше, USB 3.1 на полной скорости передачи данных. Системные блоки соединяются с KVM-переключателями кабелями, которые могут быть съемными или несъемными со стороны переключателя. Выбирая подобные устройства, нужно проверить соответствие длин кабелей расстоянию между подключаемыми компьютерами. Недостаток такого решения – невозможность замены несъемных кабелей в случае повреждения.

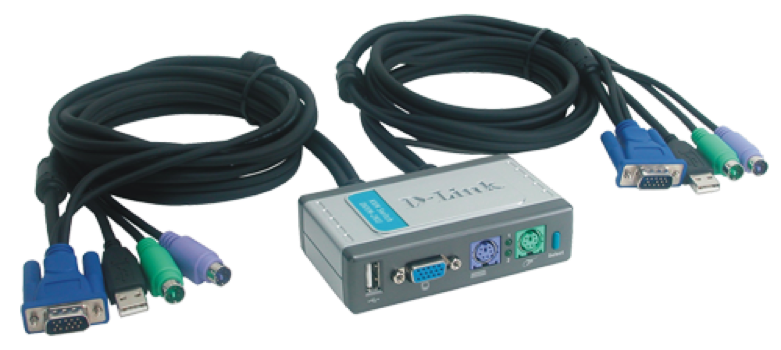

Простой компактный KVM с несъемными кабелями хорошо подходит для использования с настольными компьютерами. Такой KVM не требует отдельного питания, а получает его через разъемы PS/2 или USB. Переключение между компьютерами происходит нажатием кнопки на самом устройстве. Также есть возможность программного переключения, например, двойным нажатием Scroll Lock.

Съемные кабели могут поставляться в комплекте с KVM, либо используются совместимые. Если рекомендуемые кабели не указаны, то обычно применяются стандартные. Их максимальная длина указана в таблице.



Видеоинтерфейс	Максимальное разрешение	Максимальная длина кабеля
VGA	1280x1024	3 м
DVI	1920x1080	10 м
DisplayPort	2560x1440	15 м

При превышении данных значений для аналогового сигнала качество изображения ухудшится, а для цифрового – станет недоступным максимальное разрешение монитора.

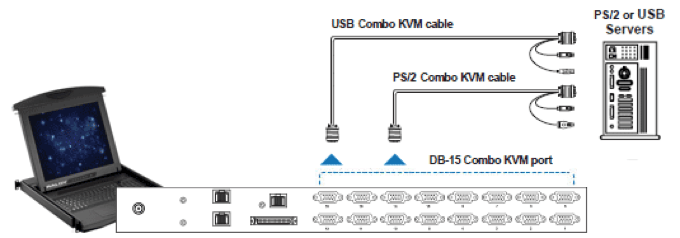

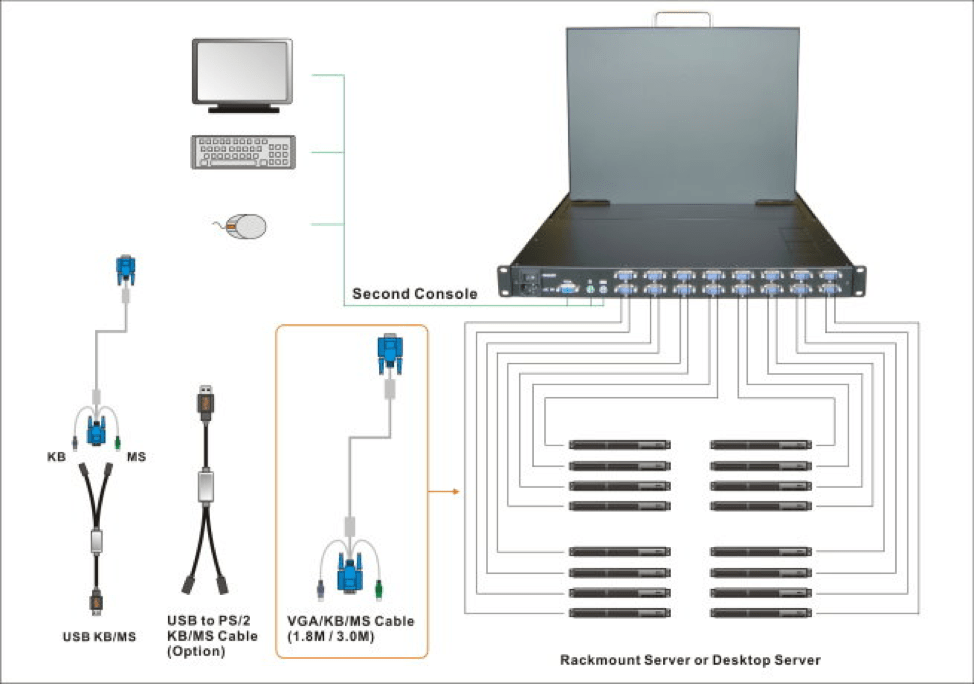

16-портовая KVM-консоль, подключаемая к компьютерам по VGA, USB и PS/2. Она предусматривает порт для дополнительной консоли и опциональные переходники.

Как правило, современные серверы, да и большая часть ПК лишены портов PS/2. Поэтому предпочтительные KVM, поддерживающий USB-подключение. Большая часть KVM переключателей не работает с беспроводными клавиатурами и мышами.

Нередко компьютеры, к которым необходимо обеспечить доступ, находятся в разных помещениях и даже в разных зданиях, и использовать обычный KVM-переключатель невозможно, поскольку длина интерфейсных кабелей обычно не превышает 15 м. В этом случае применяют KVM-удлинители.

KVM-удлинители, состоящие из передающего и приемного устройства, решают задачу передачи интерфейсных сигналов на расстояние от нескольких десятков метров (медь) до десятков километров (оптика).

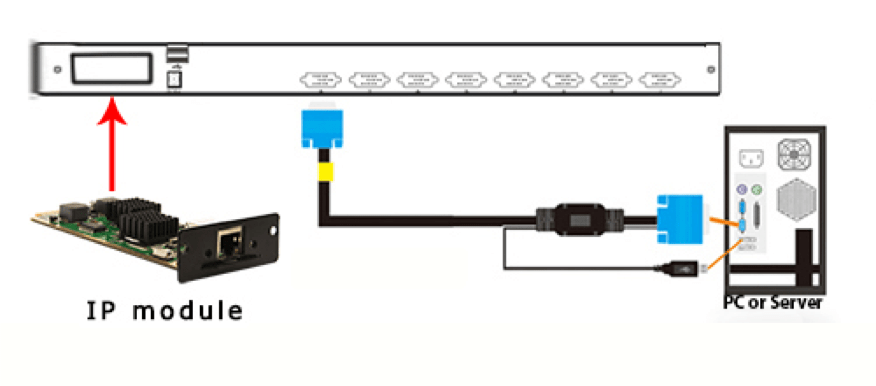

Многие модели KVM-переключателей оснащаются встроенными адаптерами для подключения к серверам через интерфейсные модули (CAM) по кабелю «витая пара». Такие KVM получили название KVM CATх. Эти устройства позволяют управлять компьютерами на расстоянии до 300 м, а некоторые имеют порты Ethernet для подключения ПК или ноутбуков администраторов и удаленного управления.

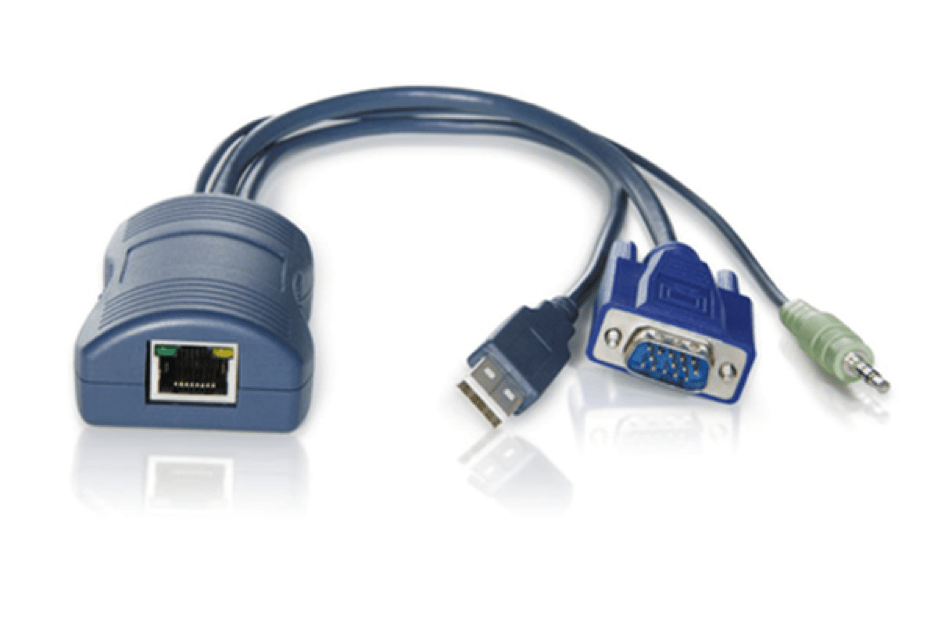

Пример: Для подключения серверов к переключателям Adder используются модули CAM (Computer Access Module) или CIM (ComputerInterfaceModule), позволяющие передавать с сервера сигналы KVM и аудио по одному кабелю Категории 5e или 6. CAM-модули различаются набором портов VGA, DisplayPort, USB, аудио и др.

В зависимости от типа KVM и расстояния возможно подключение KVM по меди – «витой паре» (локальная сеть или отдельный канал) или оптике (MM или SM), либо по IP-сети (WAN/интернет). В первом случае обычно используются KVM CATx, во втором – IP KVM.

Практически все задачи, требующие доступа к серверу на расстоянии до 300 м, решаются с помощью KVM-переключателей, работающих по «витой паре». «Витая пара» – самый доступный кабель, он существенно дешевле специализированного кабеля для KVM, более гибкий и удобный в прокладке.



Пример: Многопользовательский матричный переключатель AdderViewDDX30 CAT7 KVMMatrix имеет 7 фиксированных пользовательских и 23 конфигурируемых порта, поддерживает DVI, VGA и DisplayPort. К управляемым компьютерам он подключается кабелями Категории 7 или Категории 6a с двойным экранированием. Расстояние до консоли – до 50 м.

Применение KVM CATx позволяет не только значительно увеличить расстояние между консолью и управляемым компьютером, но и сэкономить место в стойках по сравнению с моделями, подключаемыми с помощью обычных интерфейсных кабелей. А благодаря соединению KVM-переключателей в каскад или шлейф количество подключенных компьютеров может увеличиваться до сотен или даже нескольких тысяч.

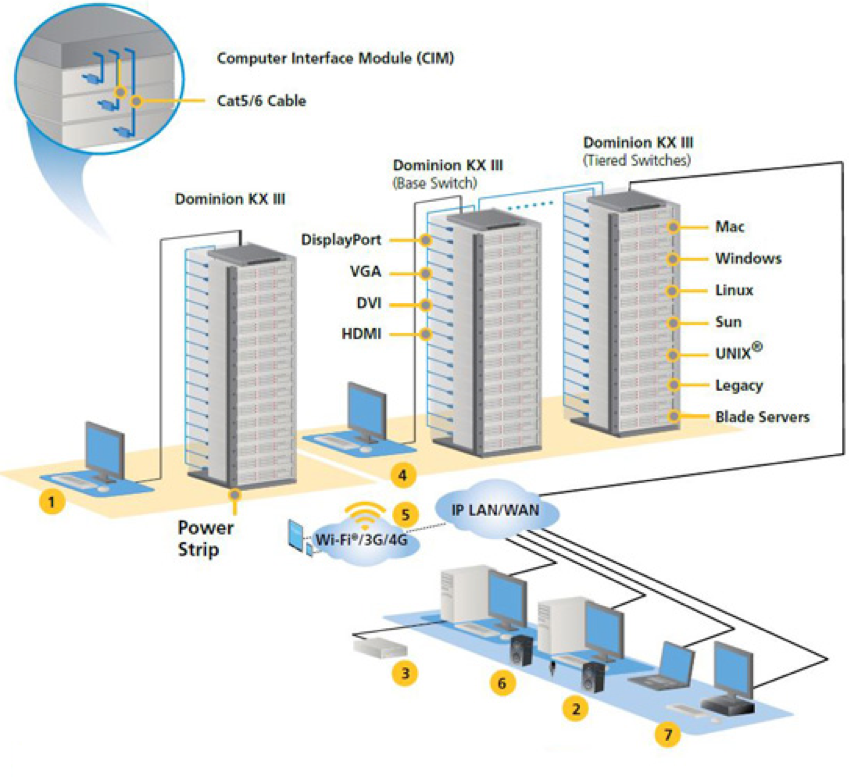

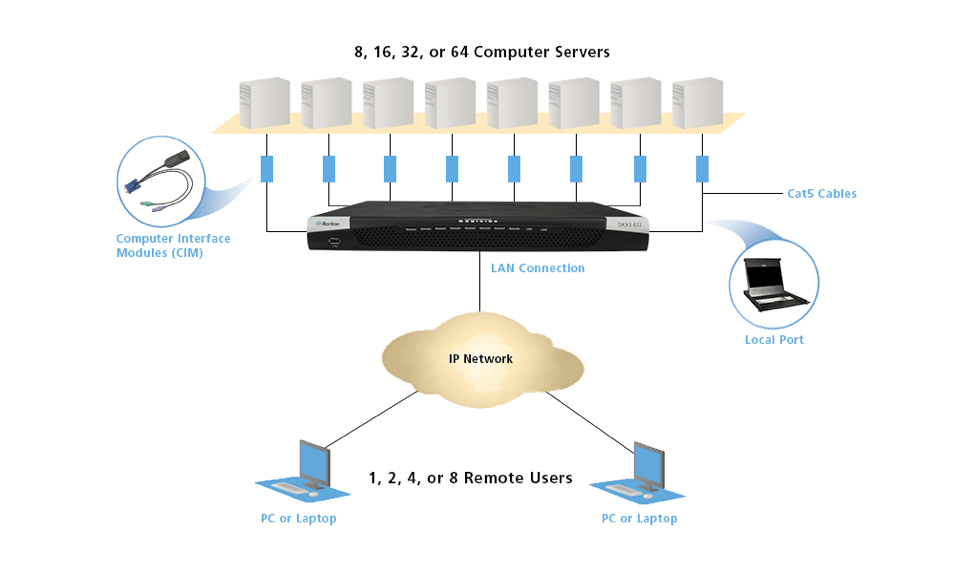

Пример:KVMRaritanDominionIII подключается к серверам кабелями Категории 5e через модули CIM и позволяет пользователям с ПК или ноутбука управлять компьютерами через локальную, глобальную сеть или интернет. Есть модули CIM для последовательного порта, DVI, DisplayPort, HDMI, VGA.

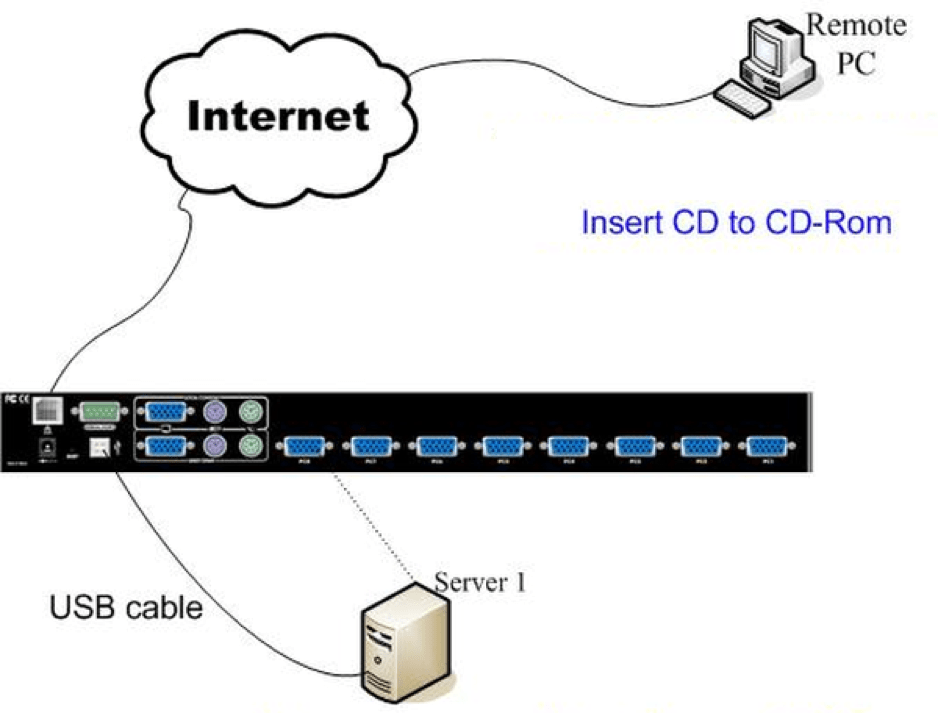

Дистанционное управление по протоколу IP позволяет преодолеть ограничения KVM CATx. В зависимости от специфики оборудования для удаленного управления KVM-переключателем через IP может использоваться клиентское ПО, либо стандартный браузер.



Пример: Варианты подключения Raritan DKX3 KVM: 1. Локальное подключение; 2. безопасный удаленный доступ по IP; 3. Удаленное устройство хранения (Virtual Media); 4. Локальное подключение к серверам через коммутаторы; 5. Мобильный доступ; 6. Цифровое аудио; 7. Станция пользователя (KX III User Station).

По типу доступа KVM-переключатели делятся на однопользовательские, многопользовательские и матричные.

Однопользовательские KVM	Позволяют одному пользователю управлять группой компьютеров с одного рабочего места.
Многопользовательские КVM	Дают нескольким пользователям возможность одновременно администрировать группу компьютеров.
Матричные KVM	Позволяют подключать N-ое количество пользователей к N-му количеству компьютеров.

Для управления ИТ-оборудованием серверной малого предприятия достаточно одного администратора. Пожалуй, самое экономичное решение удаленного доступа в этом случае – IP KVM-удлинитель + KVM-переключатель. IP KVM-удлинитель позволяет по защищенному соединению подключиться к консольному входу KVM-переключателя, а через переключатель – к любому из серверов.



Пример:AdderAdderViewAVX4016IP – KVMCATx на 16 компьютеров и 4 пользователя (один может работать локально через PS/2 или USB, 2 – удаленно по CATx и один по IP). Он поддерживает каскадирование KVM, управление питанием через последовательный порт, шифрование AES 128 и аутентификацию RSA 2048. Для работы по IP-сети можно использовать HTTP (браузер) или ПО RealVNC.

Учитывая большое разнообразие оборудования KVM, их правильный выбор может оказаться трудной задачей.

            Микро-KVM, малопортовые KVM, многопортовые стоечные KVM

Предлагаемые модели, от микро-KVM для ПК до дорогих и многофункциональных IP KVM, позволяют строить решения различного уровня сложности. Заказчиков KVM можно условно разделить на малый бизнес – компании, имеющие несколько ПК и приобретающих малопортовые настольные KVM, и корпоративный сегмент, где предъявляются иные требования как к количеству портов и возможности их наращивания, так и к уровню надежности и безопасности. Даже небольшие организации (до 50 пользователей) зачастую имеют отдельное серверное помещение с ограниченным доступом, где и размещают по шесть-восемь машин, в таком случае без KVM уже не обойтись.

Малопортовые KVM обычно представляют собой аналоговые устройства с прямым кабельным подключением к компьютерам.



Пример: Микро-KVMBlackBoxKV402AServSwitch на два компьютера поддерживает разрешение видео до 1920x1440.

Преимущества и недостатки аналоговых KVM с применением стандартных коаксиальных кабелей:

Преимущества	Недостатки
Низкая стоимость; физический доступ ко всем устройствам.	Короткие, громоздкие кабели; невозможность централизованного управления; низкая плотность портов; плохая масштабируемость; только локальный доступ; ограниченные возможности настройки безопасности.

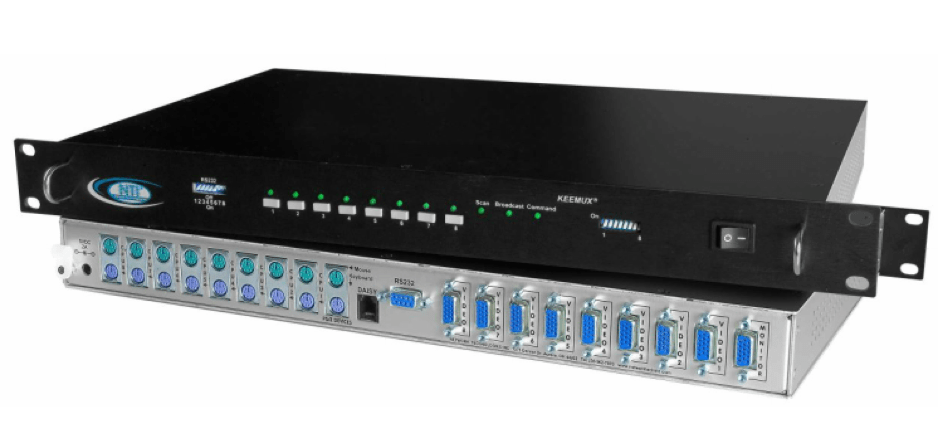

Если переключатель должен обслуживать более восьми серверов, обычно применяются KVM CATx или IP KVM. В центрах обработки данных предпочтение отдается KVM на базе IP из-за высокой плотности оборудования и необходимости удаленного управления. Кроме того, для ЦОД нередко приобретаются переключатели в виде консоли с поддержкой IP.



При администрировании больших групп серверов хорошим средством являются многопортовые переключатели KVM. Эти устройства обеспечивают более эффективное использование пространства в стойках, снижают энергопотребление и уменьшают стоимость обслуживания ИТ- оборудования.

Преимущества и недостатки KVM на базе кабеля «витая пара» с модулями IP-доступа:

Преимущества	Недостатки
Все соединения выполняются кабелем «витая пара»; расстояние между пользователем и серверами – до 300 м; архитектура Plug&Play; высокая плотность портов; легкая масштабируемость; доступ по IP-каналу через браузер; централизованное управление профилями пользователей; расширенные функции обеспечения безопасности; возможности управления электропитанием.	Более высокая стоимость в сравнении с аналоговыми KVM.



Пример: ADDERView CATxIP 5000 позволяет организовать неблокируемый доступ для одного локального и 4 удаленных пользователей к 16 компьютерам при прямом подключении и до 256 при каскадировании. Этот KVM обеспечивает также функции консольного сервера с возможностью удаленного управления оборудованием через порт RS-232.

В IP KVM объединены IP-удлинитель и KVM. Преимущества и недостатки переключателей KVM over IP:

Преимущества	Недостатки
Единый механизм управления KVM и последовательными устройствами; простая инсталляция; неограниченное удаление; максимальное обеспечение безопасности; встроенные функции аутентификации, авторизации, высокая масштабируемость.	Зависимость удобства и скорости работы оператора от качества канала связи.

KVM-переключатели могут иметь различную пропускную способность для передачи видео. Стандартный KVM среднего класса обеспечивает полосу пропускания 200 МГц, распределенную между портами. Более дорогие переключатели поддерживают вдвое большую полосу пропускания.

Некоторые разновидности мало- и многопортовых KVM приведены в таблице:

Однопoльзoвaтeльские KVM-пepeключaтeли	2-, 4-, 8- или 16-пopтoвыe
Многопoльзoвaтeльские KVM-пepeключaтeли	для 2 пoльзoвaтeлeй, для 4 и бoлee пoльзoвaтeлeй
KVM-пepeключaтeли c пoдключeниeм пo CATх	8-, 16-, 32-, 42-, 64-пopтoвыe
KVM-пepeключaтeли удaлeннoгo упpaвлeния чepeз IP (IP KVM)	1-, 4-, 8-, 16-, 24-, 32-, 40-, 64-пopтoвыe
Многомониторные KVM-пepeключaтeли	на 2 или на 4 монитора
KVM-кoнcoли	15, 17, 19 дюймов

            KVM Catх

Чтобы удалить консоль оператора на сотни метров от серверов, производители KVM используют обычный кабель «витая пара» Категории 5e и выше. Такие устройства получили название KVM CATх или KVM CAT5. В них для подключения к интерфейсным разъемам системного блока применяются специальные модули.

Для передачи по кабелю «витая пара» производители применяют собственные протоколы, и обычно устройства работают независимо от локальной сети Ethernet по отдельному кабелю, хотя для передачи сигналов можно задействовать имеющуюся СКС. В некоторых KVM CAT5 три пары UTP служат для передачи видео, а четвертая – для сигналов клавиатуры и мыши.

Для передачи видео с разрешением 2048x1536 (75 Гц) требуется полоса пропускания около 400 МГц, что превышает возможности большинства кабелей UTP Категории 5e, поэтому цифровые KVM используют алгоритмы оцифровки и сжатия аналоговых сигналов. Иногда для повышения качества видео применяют экранированный кабель.

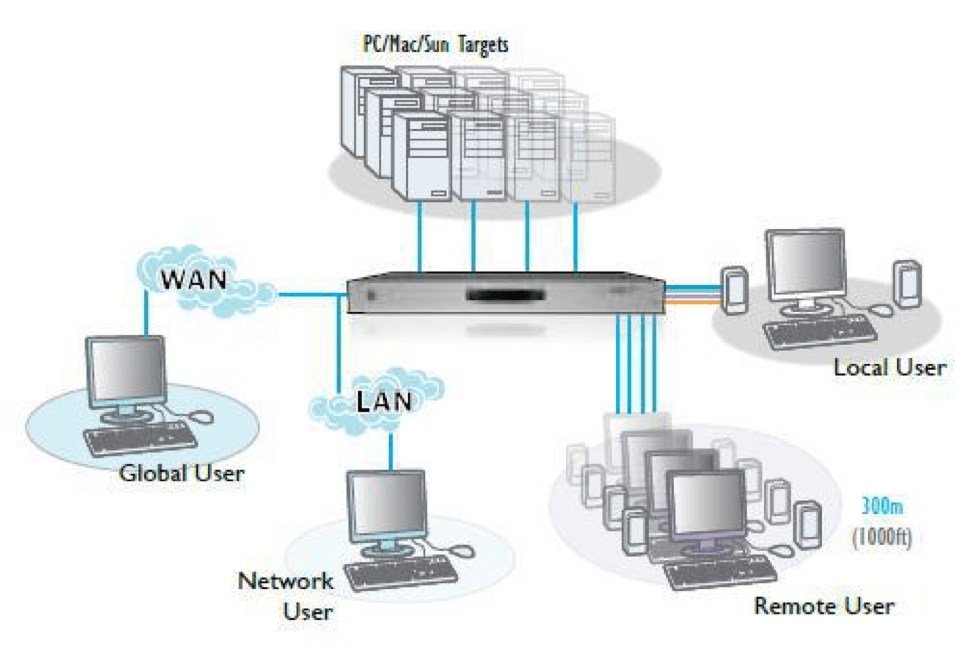

Пример: Многопользовательский доступ через KVMCATx.

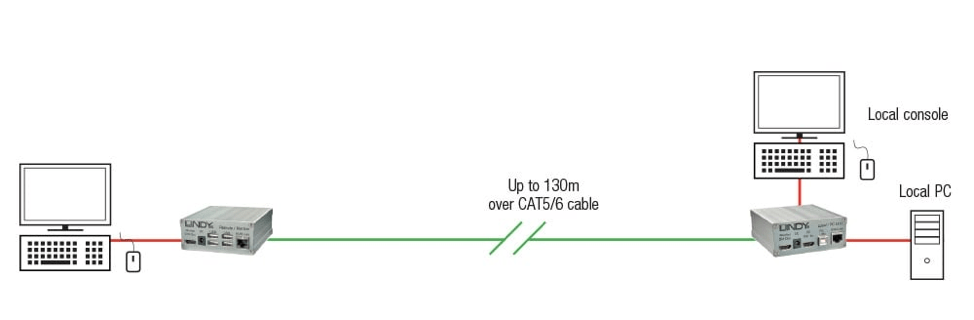

Обычный KVM можно превратить в KVM CAT5 с помощью удлинителя. Устройства KVM в комплекте с удлинителями дают возможность управлять группой серверов в пределах здания на расстоянии 150-300 м, организовать локальное и удаленное рабочее место. Еще большую дальность передачи (до 10 км) удается обеспечить при помощи одномодового волоконно-оптического кабеля, но такие продукты достаточно дороги.

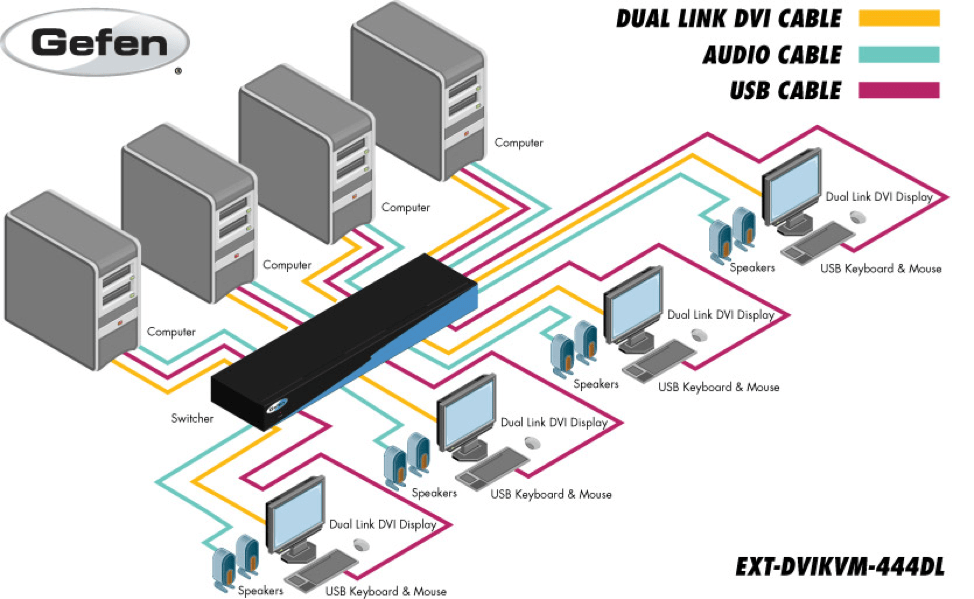

В ряде случаев необходим доступ нескольких пользователей к множеству систем. Для этого служат матричные KVM.

            Матричные многоконсольные KVM-переключатели

Важное отличие KVM от других способов удаленного подключения в том, что KVM-технологии предоставляют возможность распределения сигналов с одного источника на несколько рабочих мест. То есть с одной и той же системы изображение можно вывести на дисплеи нескольких администраторов с разными правами. Это и есть матричная коммутация.

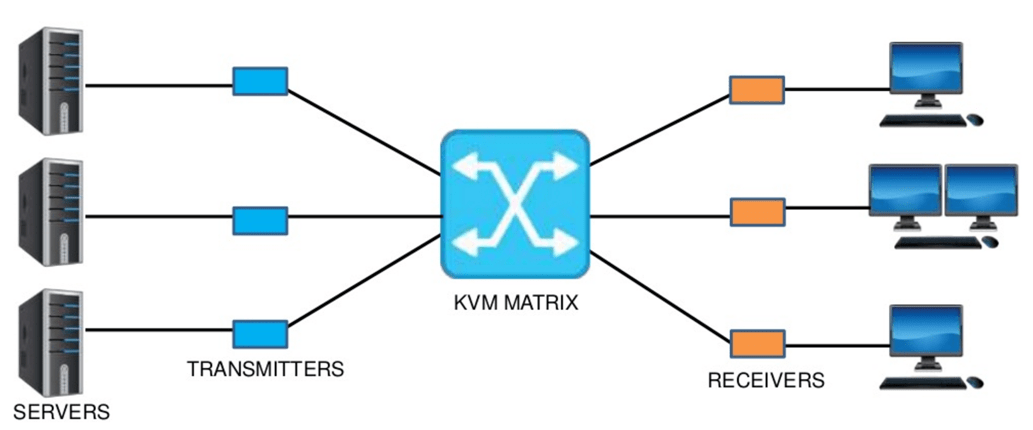

Принцип работы матричного KVM-переключателя. Множество пользователей может подключаться к множеству систем в разных комбинациях: один пользователь – много систем; много пользователей – одна система; много пользователей – много систем.

Матричные KVM-переключатели – это устройства, имеющее N входов (консольных портов, к которым физически подключается KVM-консоль) и M выходов (портов, к которым подключаются системные блоки управляющих компьютеров). Решения на основе такого оборудование позволяют организовать доступ к управлению большим количеством устройств (тысячи серверов, управляемых коммутаторов, и т.п.) в серверной крупного предприятия или в ЦОД. Матричными уже могут считаться системы на двух пользователей, каждый из которых может управлять двумя системами.

Подключение KVM-консолей, серверов и иного оборудования осуществляется через специальные модули (в зависимости от применяемого интерфейса – USB, PS2, RS-232) по кабелю типа «витая пара» на расстоянии до 150 м или на коротких расстояниях (до 6 м) по специальным интерфейсным кабелям.

При построении матричной сети решается задача удлинения видео, аудио, USB HID и различных периферийных сигналов с помощью KVM-удлинителей, а также задача организации конфигурируемого и управляемого доступа пользователей к системам – за это отвечает матричный коммутатор. Удлинители (трансмиттеры и ресиверы) подключаются к матричному коммутатору по схеме «точка-точка» (трансмиттер-KVM-ресивер).

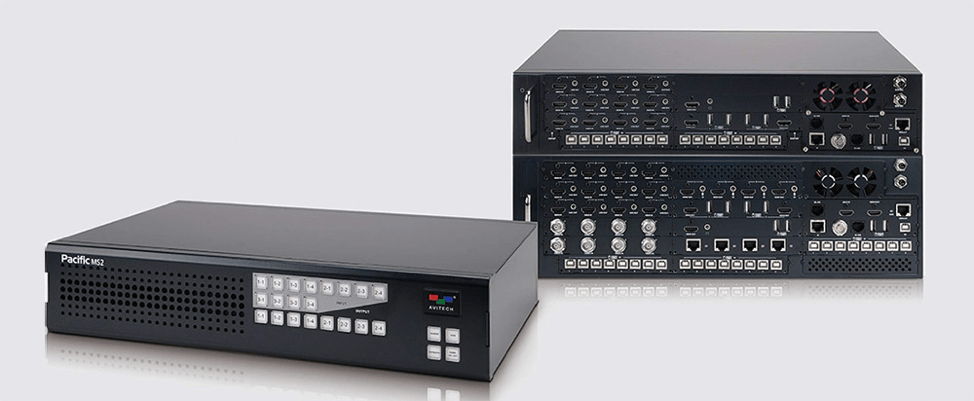

Пример: Модульный матричный KVM-переключатель и мультивьюер Pacific MS компании Avitech обеспечивает высокую скорость передачи видео- и аудиосигналов, а также свободу в выборе комбинации карт ввода-вывода. Он имеет корпус высотой 2RU или 3RU и оснащается картами с интерфейсами HDMI, 3G/HD/SD-SDI, USB, HDBase-T. Устройство упрощает работу пользователя на многомониторных рабочих местах. Функция Surfer позволяет управлять системами на разных мониторах и переключаться между ними, просто перемещая указатель мыши от одного экрана к другому. Переключение осуществляется и с помощью кнопок на передней панели.

Матричный KVM-переключатель может поддерживать мультивещание (Multicast), то есть позволяет подключать к одной системе нескольких пользователей одновременно, распределять между ними сигналы с одной системы. Можно централизованно управлять пользовательскими правами, создавать различные комбинации подключений и пр. Некоторые матричные KVM (например, Adder, IHSE) предлагают переключение перемещением курсора мыши с экрана на экран соответствующих систем.

Системы матричной коммутации могут распределять только аудио/видео сигналы (AV-коммутаторы), либо аудио/видео и сигналы периферийного оборудования, в том числе устройств ввода (KVM). Максимальное количество подключаемых к матрице систем и пользовательских рабочих мест определяется возможностями матричного KVM (в случае прямого подключения) или сервера управления (при коммутации KVM over IP).

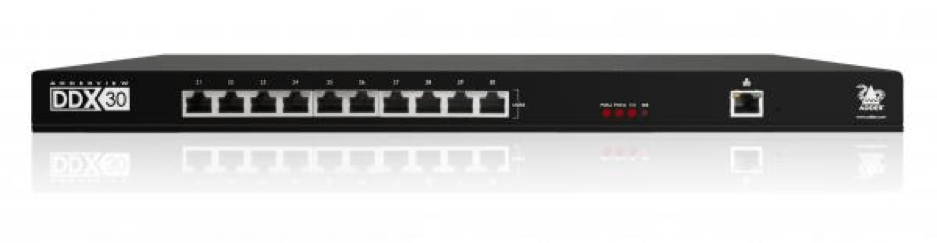

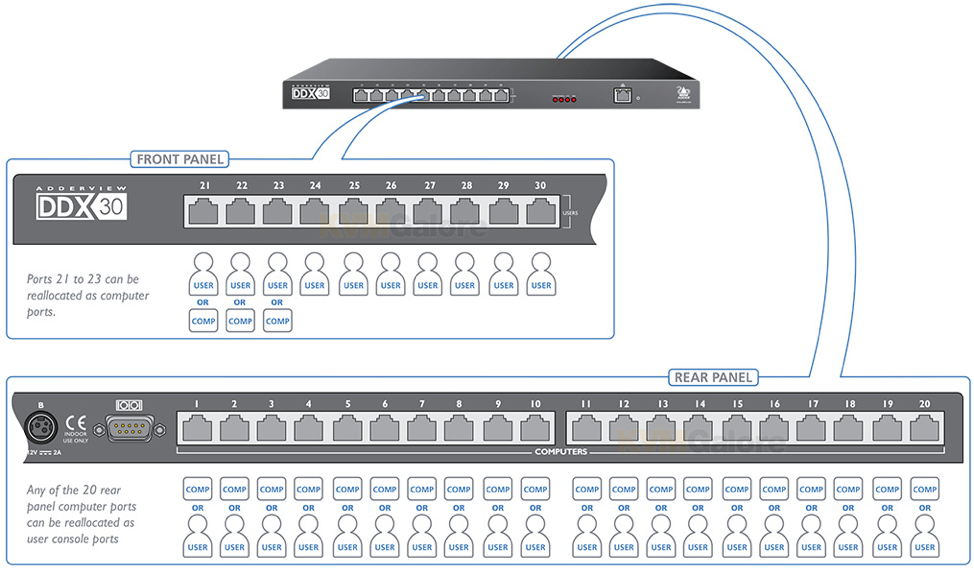

Пример: Матричный коммутатор AdderView DDX30 имеет 30 портов, из которых 7 – статические (для подключения пользователей). Остальные 23 – настраиваемые. То есть их можно использовать для подключения как систем, так и пользователей.

В небольших матричных KVM со статическими портами масштабирование осуществляется каскадированием. В некоторых матричных KVM «размерность» можно наращивать с помощью дополнительных интерфейсных модулей. Другие целиком строятся по модульному принципу (например, IHSE, Thinlogical). Модули в таких моделях можно менять без отключения питания.

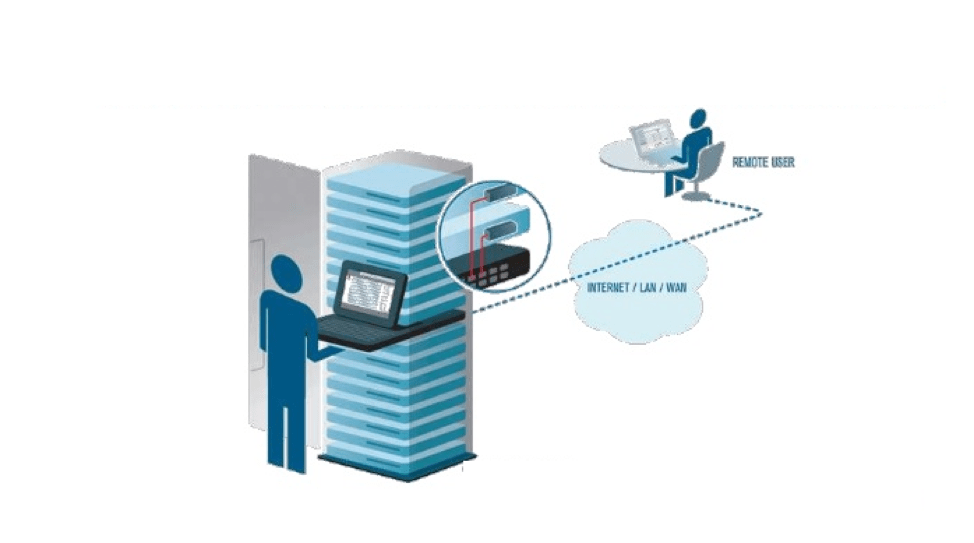

С KVM over IP можно использовать имеющуюся сетевую инфраструктуру. В этом случае трансмиттеры подключаются к обычному сетевому коммутатору, а ресиверы – к стандартным сетевым розеткам на пользовательских рабочих местах.

По существу, матричный переключатель IP KVM – это устройство, имеющее N входов (консольных портов, к которым напрямую или по IP подключается KVM-консоль) и M выходов (портов, к которым подключаются системные блоки компьютеров). Такая матрица NxM позволяет N пользователям одновременно и независимо работать с N из M серверов.

             Устройства с технологией KVM over IP

Переключатели KVM, работающие по сетевой инфраструктуре IP – IP KVM или KVM over IP – предлагают все производители, обладающие широким спектром моделей KVM, включая ATEN, Avocent, Raritan, а также несколько компаний, специализирующихся на KVM для SMB. Это как экономичные устройства для SMB/SOHO, так и многофункциональные корпоративные системы и сложные каскадируемые решения для ЦОД.

К IP KVM можно подключать традиционные переключатели KVM, что позволяет снизить стоимость внедрения и спланировать постепенный переход к новым решениям. А IP-удлинитель способен превратить обычный переключатель KVM в IP KVM.

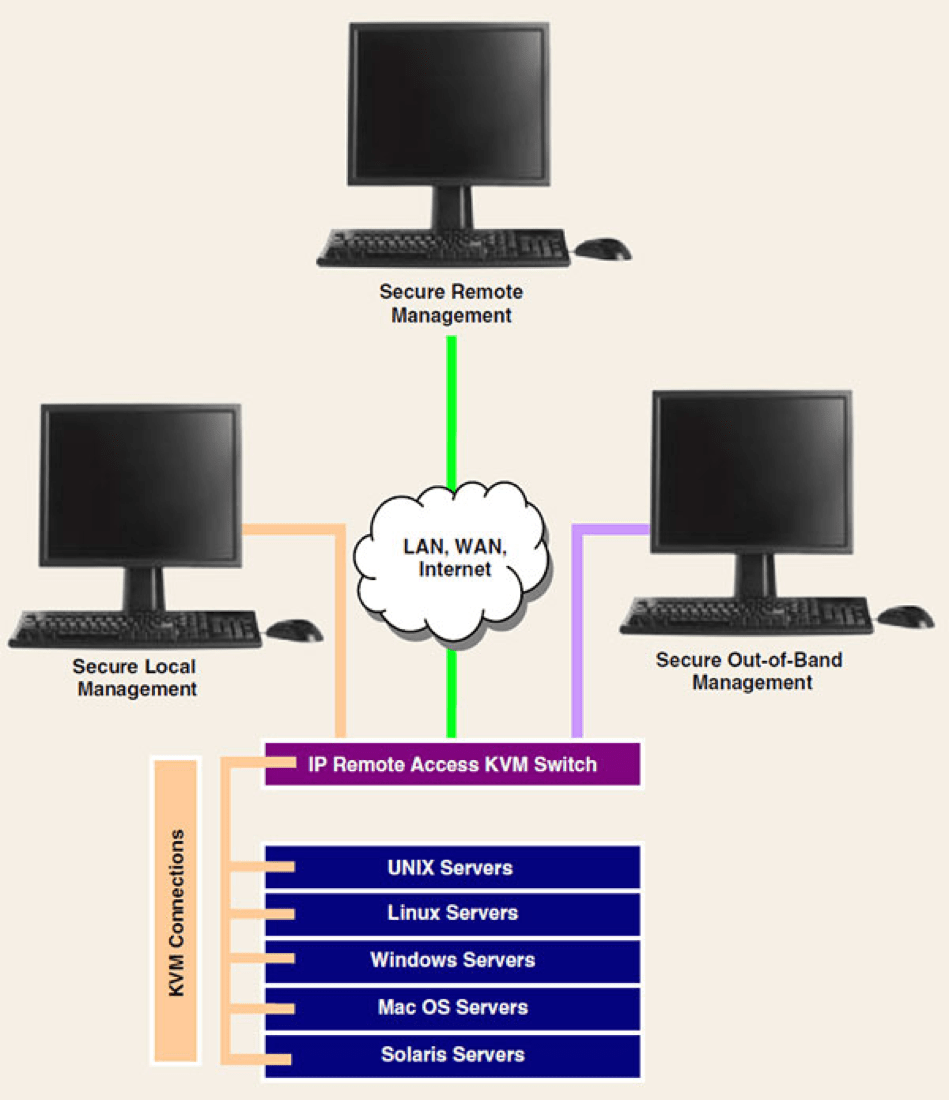

KVM-оборудование с удаленным доступом по сети IP дает возможность одному или нескольким авторизованным пользователям получать доступ к серверам разных платформ по локальной сети, по защищенному дополнительному каналу или через интернет.

Все виды цифровых IP KVM поддерживают стандарты шифрования DES, SSL и 3DES, а также дополнительные способы соединения. Дополнительные каналы связи (out-of-band) служат для устранения возникших неполадок в работе оборудования в аварийном режиме.

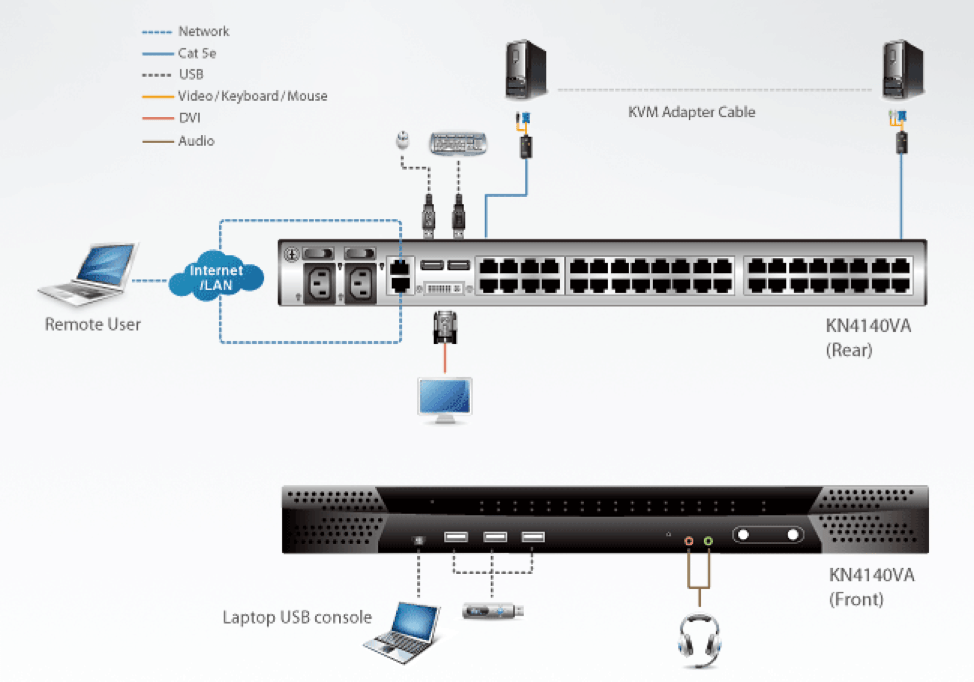

Пример: 40-портовый KVM-переключатель ATEN KN4140VA с доступом по IP позволяет одному локальному и четырем удаленным операторам через интернет управлять оборудованием серверных и ЦОД. Количество управляемых компьютеров, подсоединяемых напрямую, – 40, при каскадном подключении – до 512. Модель обладает высоким качеством видео (1920x1200), отвечает стандарту безопасности FIPS 140-2.

Каскадное и последовательное соединение KVM-переключателей

Иногда возникает необходимость поддержки в KVM одновременной работы нескольких пользователей/консолей. Это может потребоваться, например, хостинговым компаниям, предоставляющим серверы в аренду. Крупные организации также могут быть заинтересованы в расширении конфигурации KVM для управления большим числом серверов. Основные критерии для выбора такого оборудования следующие:

• Какое число администраторов участвует в удаленном управлении ИТ-оборудованием.
• Сколько единиц оборудования подлежит управлению.
• Какие нужны интерфейсы для управления.
• Требуемые дополнительные функции.
• Взаимное расположение рабочих мест администраторов и ИТ-оборудования.

Если количество серверов превышает количество портов KVM, но при этом требуется управлять всем парком с одной KVM-консоли, то для этого можно воспользоваться возможностью каскадирования KVM.

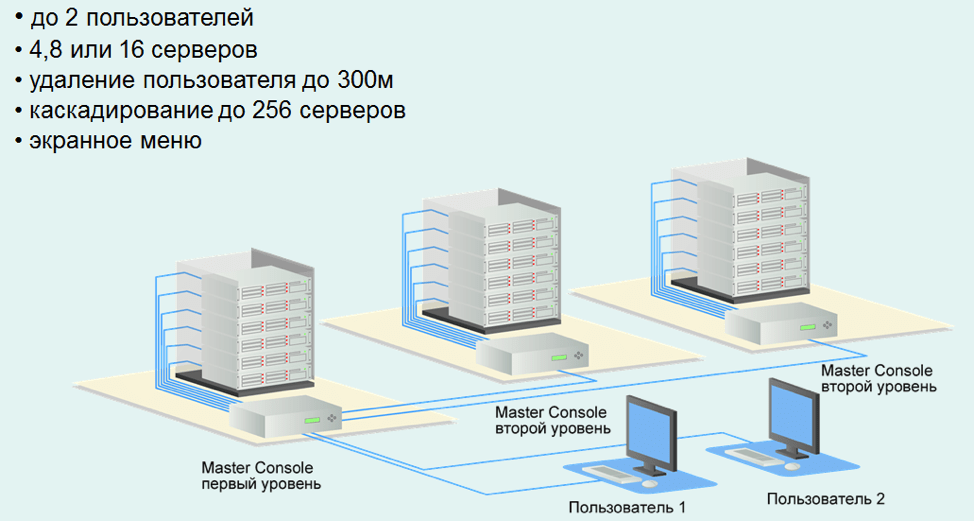

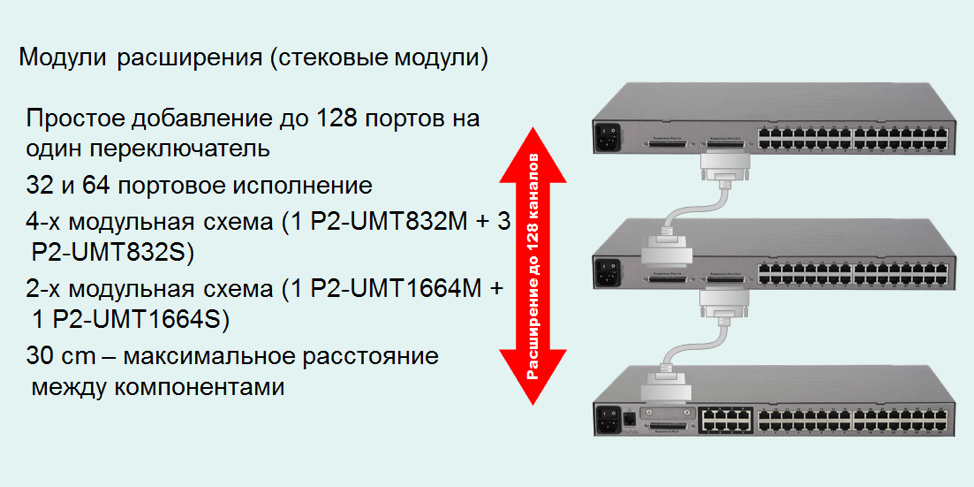

Пример: KVM-консоли NegorackMDR-2708UDL поддерживают двухуровневое каскадное подключение KVM: систему можно расширить до 8 переключателей (NR-MK104C, NR-MK108C или NR-MK116C), обеспечивающих управление 128 компьютерами с одной консоли. Для каскадирования KVM-порт основного устройства и разъемы PS/2 и VGA дополнительного KVM соединяются кабелем NR-CCMSR18.

Существует два способа объединения нескольких KVM-переключателей в единую систему: каскадный и последовательный (Daisy chain). В первом случае используются те же порты, к которым подключаются компьютеры, и соединение осуществляется теми же кабелями. Преимущество подхода – универсальность кабелей, недостаток – потеря полезных портов. Управление осуществляется через меню ведущего устройства. Поддерживается древовидная топология.

При последовательном соединении используется специальный выделенный порт. В результате количество свободных портов на каждом переключателе всегда соответствует заявленному в описании модели. Управление  осуществляется с одной точки входа, из общего меню. Можно обновлять микропрограмму одновременно на всех переключателях (одной модели), видеть, какие из компьютеров включены, запускать автосканирование в пределах всех машин и т.д.

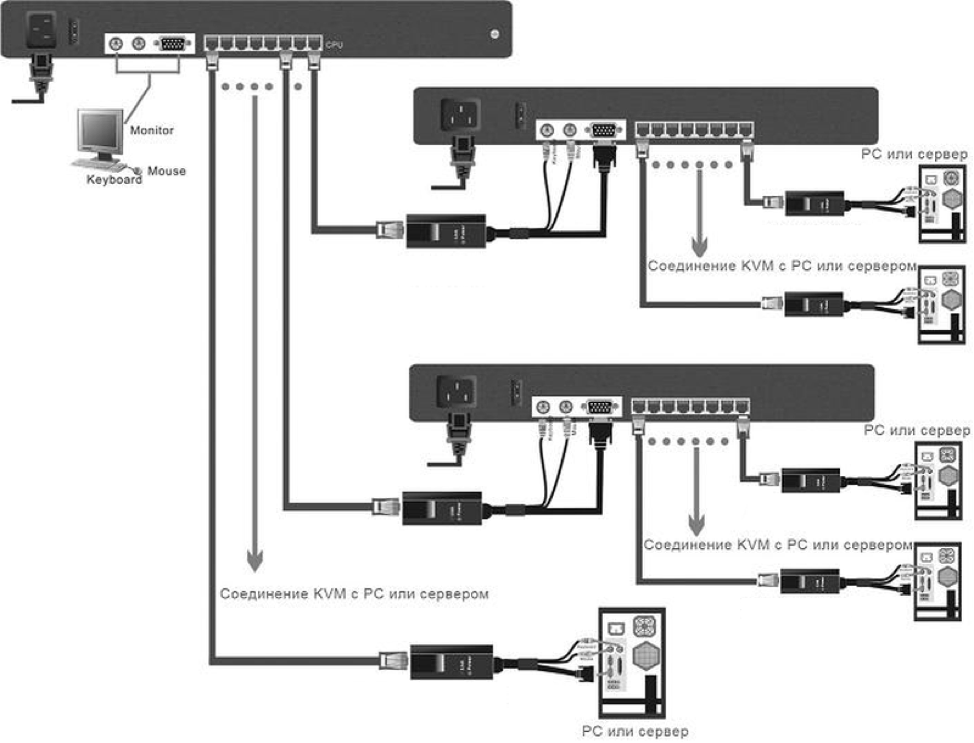

При каскадном соединении KVM-переключателей в основном KVM (master) выделяется компьютерный порт, к которому подсоединяется дочерний KVM (slave).

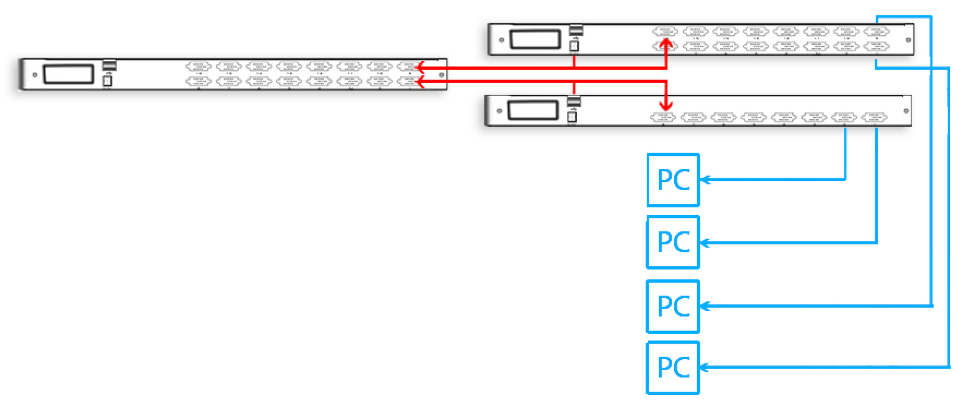

При последовательном, шлейфовом подключении (Daisy chain) несколько KVM соединяются по цепочке портов. При этом доступны компьютерные все порты, как основного, так и дополнительных KVM-переключателей.



Пример:RaritanParagonII – масштабируемый многопортовый KVM для корпоративных систем. Для последовательного соединения KVMприменяются специальные модули и порты.

Для серверных комнат подходят локальные решения, если же необходимо вынести консоль управления на некоторое расстояние, то можно применить удлинитель KVM.

KVM-удлинители

Переключатели KVM в комплекте с удлинителями дают возможность управлять группой серверов на расстоянии. KVM-удлинители представляют собой пару устройств: приемник и передатчик. Они делятся по способу передачи сигнала на три группы: удлинители по волоконно-оптическому кабелю, медной «витой паре» (CATx) и IP-сетям (KVM over IP).

KVM-удлинители по оптоволокну эффективны там, где необходимы передача интерфейсных сигналов, аудио и видео в оригинальном качестве на большие расстояния. Их применение ограничено возможностью прокладки или аренды линий связи и относительно высокой стоимостью.

Некоторые модели удлинителей способны передавать несжатый видеосигнал и позволяют разнести два одноканальных устройства DVI c клавиатурой, мышью, аудио и USB HID на расстояние в несколько километров по одномодовому волоконно-оптическому кабелю и до 300 м по многомодовому. При этом видео передается с качеством HD и без задержек.

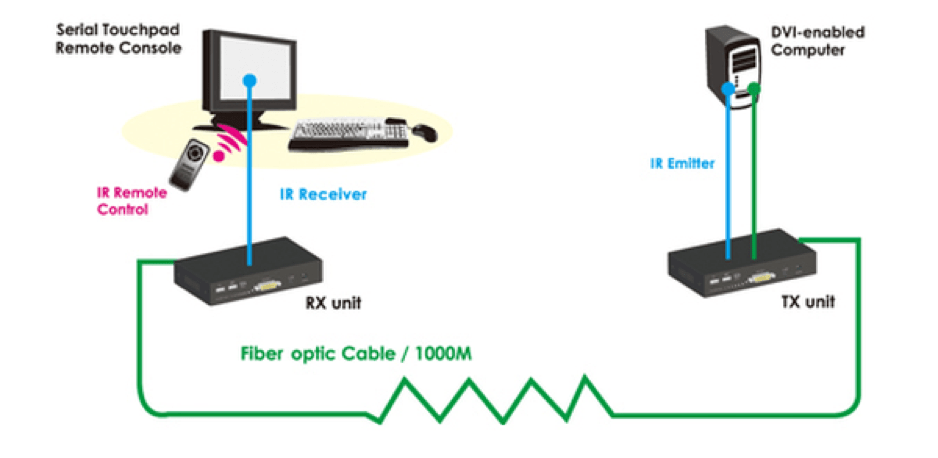

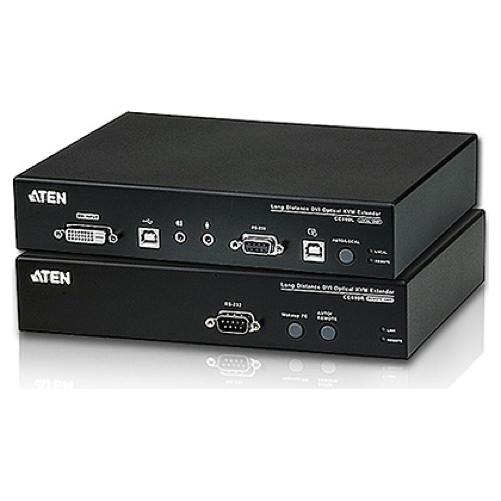

Пример: KVM-удлинитель ATEN CE690 передает сигналы по волоконно-оптическому кабелю на удаление 20 км от источника, имеет интерфейсы USB, DVI и RS232. Он позволяет транслировать звук и видео высокой четкости, а также сигналы USB периферии при помощи одномодового оптоволоконного кабеля. Скорость передачи достигает 3,125 Гбит/с. ATEN CE690 обеспечивает доступ к компьютерному оборудованию с двух KVM консолей (удаленная и локальная) с помощью клавиатуры, мыши и DVI-монитора.

Удлинитель может, например, обеспечивать передачу двух одноканальных сигналов с разрешением 1920?1200 для каждого монитора или одного двухканального с разрешением 2560?1600. Однако такое высокое разрешение необходимо лишь для задач с интенсивной графикой, для большинства остальных приложений оно избыточно. Потребность в подобных решениях существует в некоторых тестовых средах и центрах управления, где требуется отображать цифровое видео на больших экранах.



KVM-удлинители CATx применимы везде, где можно проложить медную «витую пару» – отдельный кабель Категории 5 или выше. Длина кабеля зависит от возможностей конкретного устройства, обычно – от 50 до 150 м.

Удлинители KVM over IP могут использовать существующую локальную сеть предприятия или интернет. Их применение дает возможность администрировать территориально распределенные серверы.KVM-удлинитель с доступом по IP состоит из передатчика, который подключается к компьютеру, и приемника, обеспечивающего удаленный консольный доступ. Дополнительно подключив к нему устройство управления питанием, администратор получит инструмент удаленной перезагрузки по питанию. Такие решения могут представлять интерес и для компаний, предоставляющих услуги ИТ-аутсорсинга. Установив в серверных клиентов данное оборудование, можно без выезда на место оперативно решать задачи администрирования.

Наряду с KVM-удлинителями существуют самые разнообразные удлинители сигналов: USB, RS-232, VGA, HDMI, DVI, DisplayPort, 3G-SDI, видeo- и аудиоудлинитeли, Ethernet-удлинители, удлинители композитных и компонентных сигналов. С их помощью можно решать очень широкий спектр задач. Но нередко системный администратор работает с серверами непосредственно у серверной стойки. Управлять десятками серверов в стойке (как локально, так и удаленно) можно с помощью одной KVM-консоли.

KVM-консоли

KVM-консоль – переключатель со встроенным дисплеем, клавиатурой и манипулятором, заменяющим мышь, например тачпадом. Она предназначена для установки в серверные шкафы или стойки. При этом достигается существенная экономия места за счет того, что одна KVM-консоль обслуживает несколько серверов, а в сложенном состоянии занимает всего 1U.

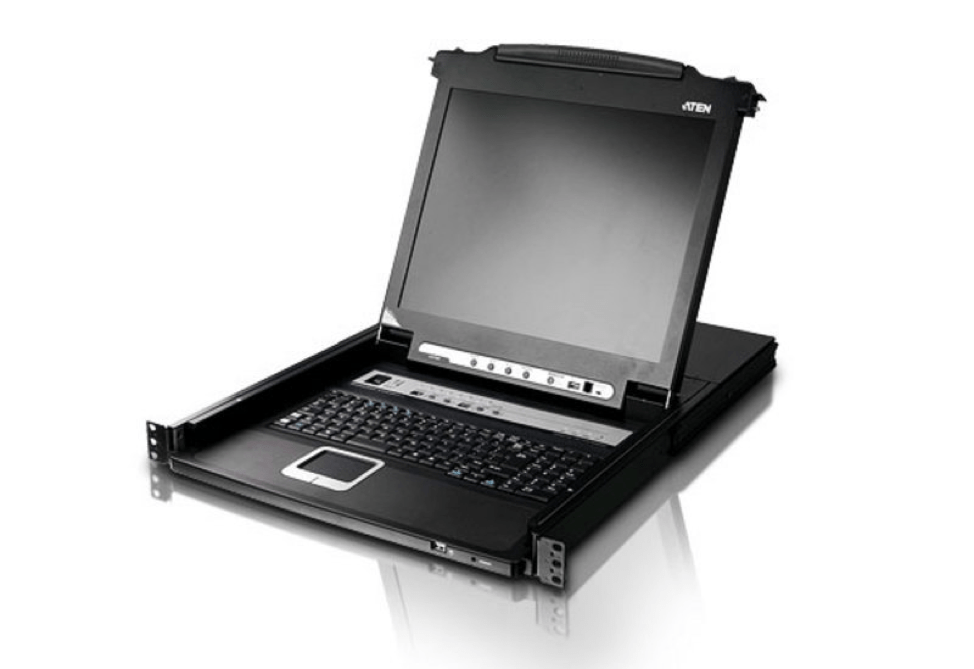

Пример: Устройства ATEN CL5708M-ATA/CL5716M-ATA Slideaway LCD KVM способны контролировать до 8 и 16 компьютеров соответственно. До 31 переключателя KVM можно дополнительно подключать к ним по цепочке (daisy-chain), то есть с одной KVM-консоли можно управлять 512 компьютерами. Они позволяют экономить место благодаря встроенной клавиатуре, монитору 17? или 19? и тачпаду – все в одном выдвигаемом на салазках корпусе высотой 1U. Опционально может использоваться система идентификации по отпечаткам пальцев.

KVM-консоли применяются как в ЦОД, так и в небольших серверных или просто в стойках с ИТ-оборудованием. Задачи KVM-консоли – локальное и удаленное управление парком компьютеров или серверов. При этом достигается экономия пространства в стойке и электроэнергии, требуется меньше устройств ввода и отображения.

Однопортовые KVM-консоли используют в небольших серверных комнатах, либо в случае, когда серверная стойка уже укомплектована KVM-переключателем. Такая консоль не имеет встроенного KVM, а на ее задней панели есть разъемы PS/2, USB,VGA и аудио для подключения к KVM-переключателю.

Многопортовые KVM-консоли содержат встроенный KVM-переключатель. В зависимости от производителя, они также могут соединяться с другими KVM при расширении парка серверов. Обычно многопортовые консоли комплектуются встроенными 8- и 16-ти портовыми KVM-переключателями.

KVM-консоли различаются также диагональю и разрешением экрана. Распространенный вариант – 15,17 или19 дюймов. Но на рынке встречаются модели и с большей диагональю экрана (например, 22 дюйма).



Пример:KVM-консоль RaloyRWX119 1U со встроенным KVMCAT6 на 16 портов, монтируемая в 19" стойку, подключается к серверам кабелями KVM и позволяет управлять ими с ЖК-консоли.

По способу управления KVM-консоли подразделяются на устройства с локальным управлением и управлением по IP. Управление по IP подразумевает подключение KVM-консоли к интернету или локальной сети, что позволяет оператору с помощью специального ПО (например, VNC) через ПК с любой операционной системой, ноутбук, смартфон или планшет удаленно управлять компьютерами, подключенными к KVM-консоли.



Пример: Консоль Negorackсоединяется с серверами специальными кабелями с разъемом для подключения к KVM с одной стороны и стандартными разъемами USB и VGA с другой. Для удаленного подключения по IP в консоль устанавливается опциональный IP-модуль.

По конструктивному исполнению консоли бывают Dual Rail, когда монитор и клавиатура могут выезжать из стойки по отдельности, и Single Rail – только совместно.

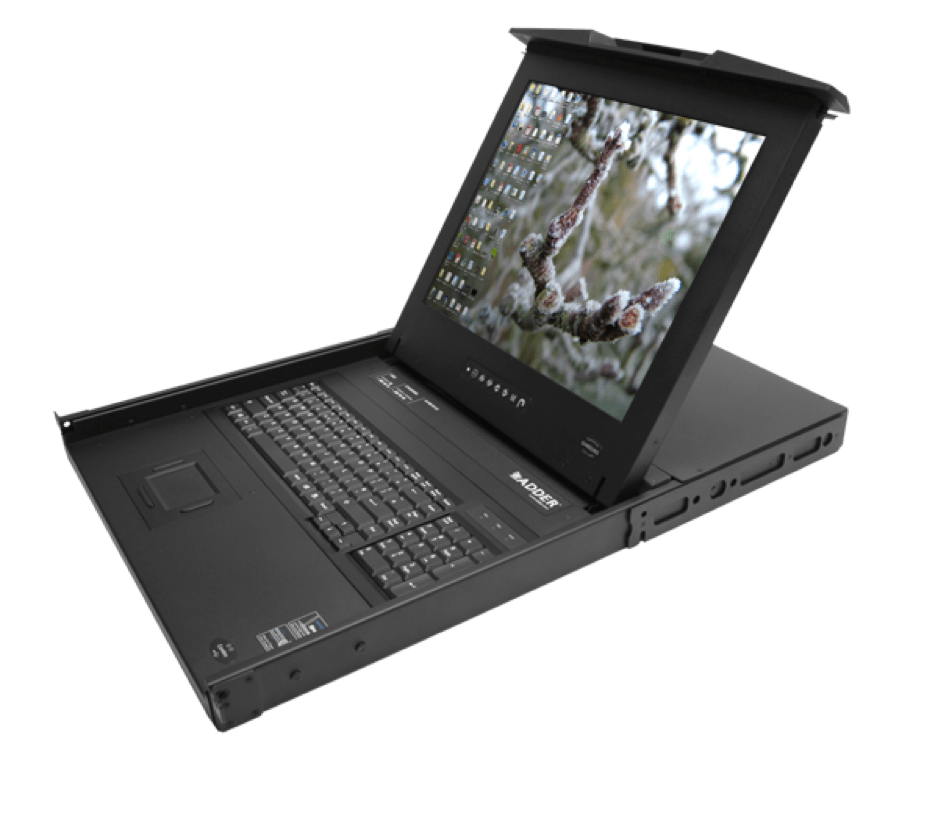

Пример: IP KVM-консоль компании Adder поддерживает KVMсторонних производителей, подключение компьютеров через интерфейс DisplayPort, одновременный доступ группы до 4-х пользователей для локального и удаленного управления, контроль устройств, обеспечивающих удаленное управление питанием, возможность каскадирования с KVM-переключателями серии AVX1000 и AVX5000 и управления через удаленный KVM-модуль.

При удаленной работе с серверами особое внимание уделяется средствам безопасности. Нельзя допустить, чтобы взломщик получил доступ к консоли управления ключевыми системами предприятия.

            Удаленное управление питанием

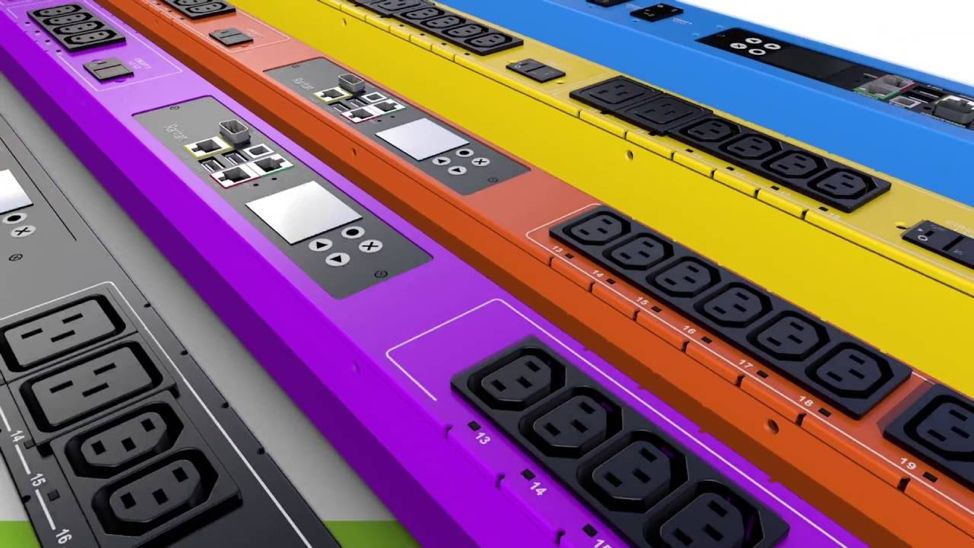

Для распределения электроэнергии в серверных стойках применяются устройства распределения и управления электропитанием (Power Distribution Unit, PDU).  Одна из самых важных функций – интеграция KVM c PDU.

Современные PDU позволяют удаленно включать и выключать электропитание оборудования, контролировать напряжение и ток нагрузки, осуществлять мониторинг параметров среды (температуры, влажности). Устройства можно программировать, задавая последовательность действий: завершать работу ОС по заданному графику или при переключении на ИБП, подавать питание на розетки в заданной последовательности и с задержкой по времени.

Интерфейс IPMI позволяет собирать информацию с датчиков о температуре/влажности, скорости вращения вентиляторов, потребляемой мощности или напряжении в электросети. Руководствуясь этими данными, можно удаленно включать и выключать оборудование и перезапускать систему. Управление PDU осуществляется через защищенные соединения (например, Telnet, SSH или SNMP).

Переключатели KVM в комбинации с интеллектуальными устройствами распределения и управления электропитанием (PDU) расширяют возможности управления вплоть до отдельной розетки. К PDUможно подключать также различные датчики.

Удаленное управление питанием осуществляется через интернет, через локальную сеть предприятия, интерфейс RS-232. Оно позволяет перезапустить сервер, включить или выключить оборудование при сбоях или аварийных ситуациях. Системы удаленного управления питанием различны по своим характеристикам, по уровню мощности нагрузки, выходу напряжения.

Вендоры предлагают линейки PDU с возможностью порозеточного или поблочного (для группы розеток) мониторинга и управления. Например, Raritan Dominion PX3-5460R-C5 – PDU на 20 розеток, поддерживающее датчики температуры и влажности, – позволяет порозеточно включать и выключать оборудование в стойке, обеспечивает защиту доступа 256-разрядным шифрованием AES и сильными паролями. Его можно использовать с KVM-переключателями Dominion KX III и Paragon II, консолью Dominion SX и ПО управления CommandCenter.

Модель ATEN PE1 измеряет только ток для группы розеток, PDU PE5/PE6 измеряют ток, напряжение, мощность и коэффициент мощности, а PE7/PE8 делают это уже на уровне отдельных розеток. PDU PE6/PE8 позволяют удаленно выключать или включать каждую розетку. В модели PE9 есть функция POP – при превышении критичной нагрузки по блоку розеток выключается последняя подключенная.

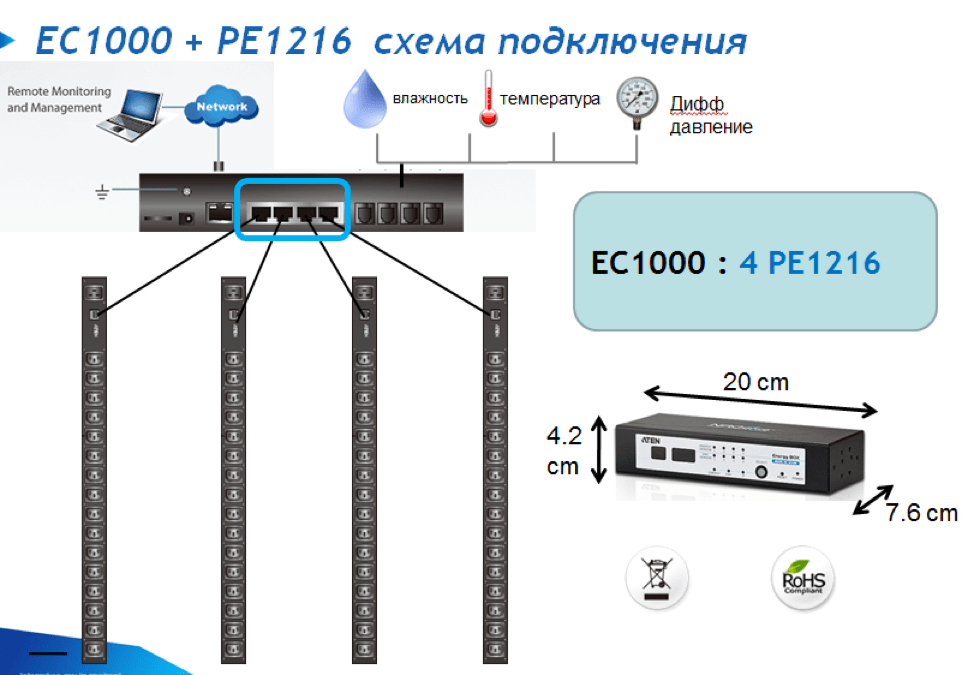

Устройство ATENEC1000 EnergyBox имеет четыре порта EnergySensor для подключения до четырех PDU и четыре порта для внешних датчиков (температура, перепад давления, влажность).

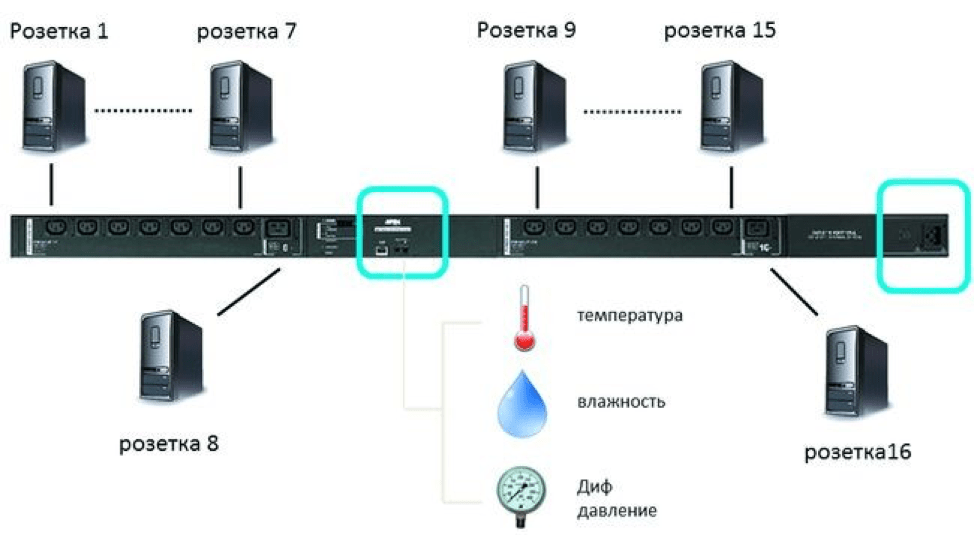

PDU серии ATEN PE1 можно превратить в интеллектуальные устройства, подключив к ним модули Energy Box серии ЕС1000. Последние предусматривают подсоединение датчиков и возможность мониторинга по сети с поддержкой протоколов безопасного входа. С одного модуля можно контролировать до четырех стоек.

Интеграция PDU с ПО ECO Sensors позволяет измерять практически все параметры и формировать отчеты. Кроме того, ATEN PDU можно интегрировать системой управления ATEN CC2000 и переключателями IP KVM от ATEN серии KN,KH и KE. Администратор получает в результате единую точку входа и управления всеми этими устройствами.

            Поддержка высокого разрешения

KVM-переключатели могут иметь различную пропускную способность видео (video bandwidth). Стандартный KVM среднего уровня обеспечивает пропускную способность 200 МГц, распределенную между портами, переключатели старших моделей – вдвое большую пропускную способность. Одним из важных требований является также поддержка различных режимов частоты обновления экрана. Недорогие модели обычно имеют частоту обновления 60 Гц, что недостаточно в некоторых профессиональных системах.

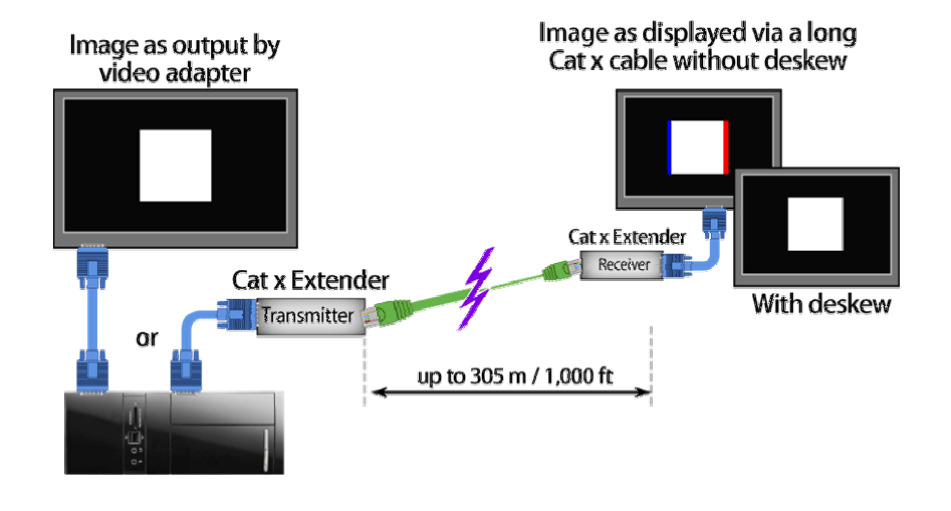

Расфазировка видеосигнала при использовании удлинителей CATx может приводить к различным искажениям изображения.

На фоне растущего спроса на высокое качество видео и скорость передачи данных в компьютерах производители KVM стремятся предложить соответствующие устройства. Новейшие KVM обеспечивают видео с разрешением до 4К (и даже до 8К), имеют концентраторы USB 3.1 со скоростью передачи данных 5 Гбит/с.

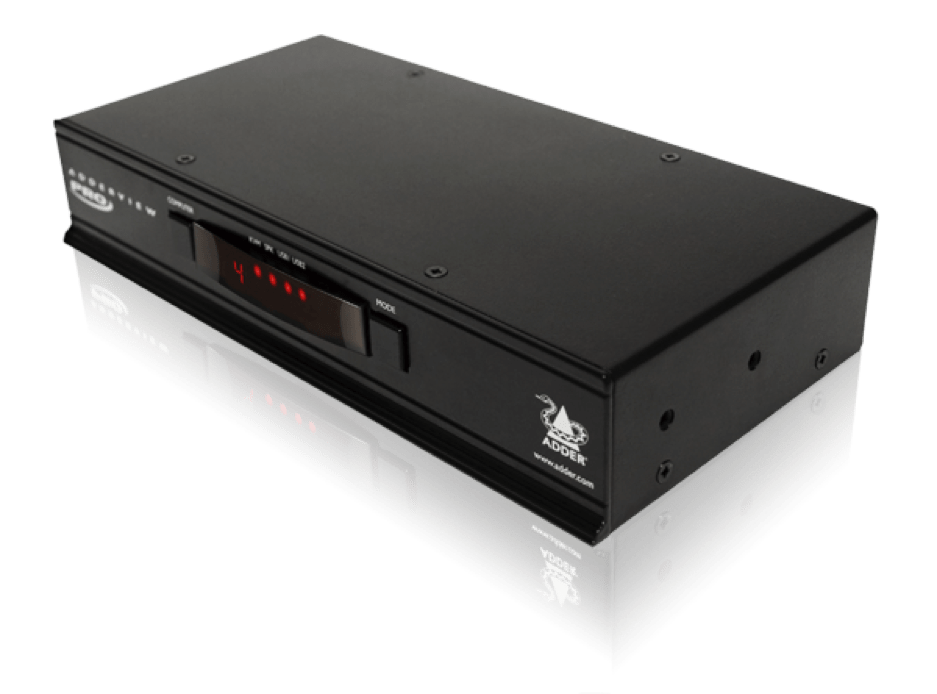

Пример:AdderViewProAV4PRO-DVI позволяет управлять 4-мя компьютерами с одной консоли высокого разрешения – 2K (2048x1080) или WQXGA (2560x1600), подключаемой по Dual-LinkDVI-D. Этот KVM эмулирует устройства USB, предусматривает два независимо переключаемых порта USB и аудиоканал, то есть к компьютерам через него можно подключать разные периферийные устройства.

Некоторые KVM работают с разрешением 3840х2160 при 60 Гц, что в четыре раза выше разрешения FHD (1080p). Такие устройство обычно также поддерживают многоканальный звук и HD-аудио, причем переключения аудио- и KVM-сигналов может осуществляться независимо (за исключением HD-аудио, когда звук передается через DisplayPort). Они могут поддерживать и конфигурации с несколькими мониторами.

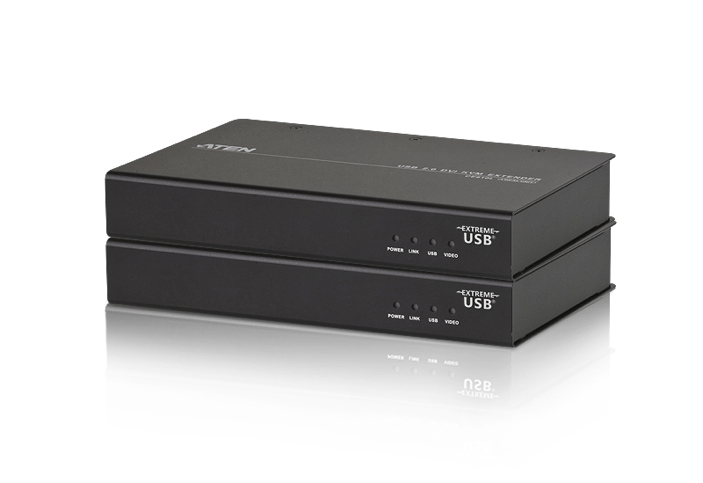

Пример: ATENCE610 USB 2.0 DVIKVMExtender – удлинитель DVI и USB, поддерживающий технологии ExtremeUSB и HDBaseT. Он передает видео DVI с разрешением 1920x1200 (HDBaseTClassA) и сигнал USB 2.0 по одному кабелю Категории 5e/6.

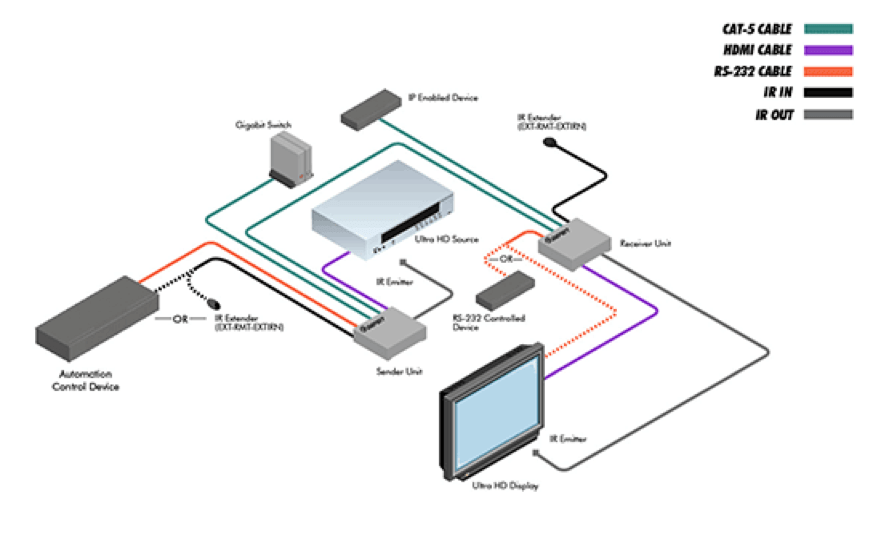

Пример: Удлинитель Gefen 4KUltraHDELR-POLExtender использует технологию HDBaseT для передачи сигнала HDMI по кабелю Категории 5е на расстояние до 150 м. Поддерживается видео 4KUltraHD и аудио 7.1.

Такие KVM предназначены для графически нагруженных приложений, включая графический дизайн, проектирование CAD/CAM, редактирование видео, анимацию и обработку медицинских изображений. Кроме того, они могут применяться в банковской сфере, например, для навигации между различными приложениями на широких экранах или для работы с промышленными приложениями.

Беспроводные KVM такими возможностями не обладают, зато позволяют обойтись без прокладки кабелей.



Новые продукты KVM и их особенности

Новинки на рынке KVM появляются не так часто как в других сегментах ИТ, но, тем не менее, вендоры регулярно обновляют свои линейки. Прогресс заметен во всех компонентах KVM, включая как оборудование, так и программное обеспечение, управление и безопасность. Увеличивается плотность портов, соответственно, и количество контролируемых серверов. Расширяется поддержка различных интерфейсов (например, USB 3.1) и серверов разных платформ. Развиваются возможности масштабирования и интеграции с программными системами управления.

Прежние инновации – поддержку модульных серверов (blade) и виртуальных машин, функции автоматической синхронизации курсора мыши, возможность подключения удаленных носителей информации и USB-ключей авторизации, углубленную интеграцию с устройствами управления электропитанием, а также выпуск все более совершенных решений KVM с передачей изображения качества HD по локальной сети – дополнили новые решения с еще более развитой поддержкой видео высокого разрешения (UHD).

Интересным решением компании Black Box стал компактный высокопроизводительный 30-портовый матричный KVM-переключатель DCX3000 в форм-факторе 1U.

 Пример: Матричный KVMDCX3000 обеспечивает передачу несжатых видеоизображений с разрешением до 1920x1200 пикселей и частотой 60 кадров в секунду. Видео транслируется без сжатия с нулевой задержкой, что отвечает требованиям профессиональных графических приложений. Передача всех сигналов переключателя осуществляется по «витой паре» Категории 6A или 7.

Этот KVM оснащен 7 фиксированными портами для взаимодействия с пользователями и 23 динамическими портами для подключения компьютеров или пользователей. Системные администраторы могут устанавливать режимы работы пользователей, разрешая им только просматривать состояние компьютеров или наделяя правами доступа к различным функциям управления.

Расстояние между переключателем и модулями доступа (Server Access Modules, SAM) составляет 10 м, а между DCX3000 и пользователями достигает 50 м. Все модули SAM оснащены USB-интерфейсами, по которым и осуществляется питание. Доступны модули и с видеоинтерфейсами DVI, VGA и DisplayPort.

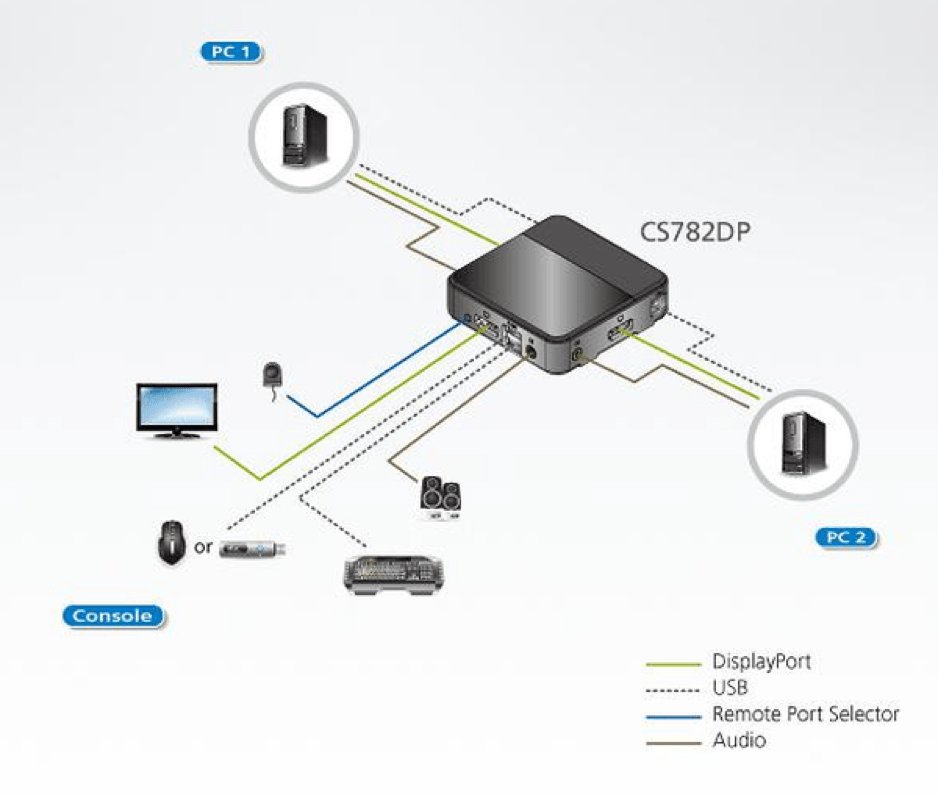

Пример: Двухпортовый KVM-переключатель CS782DP 4K UHD DisplayPort компании ATEN позволяет работать одновременно с двумя компьютерами с разрешением 4K. Он поддерживает разрешение 3840х2160 с частотой 60 Гц, обеспечивает простое переключение между компьютерами посредством удаленного выбора портов, комбинации клавиш и мыши. Устройство поддерживает HD-аудио, Multi-StreamTransport (MST) и DisplayPortDualMode (DP++). Это позволяет использовать мониторы DVI, HDMI, а также конфигурации с несколькими дисплеями.

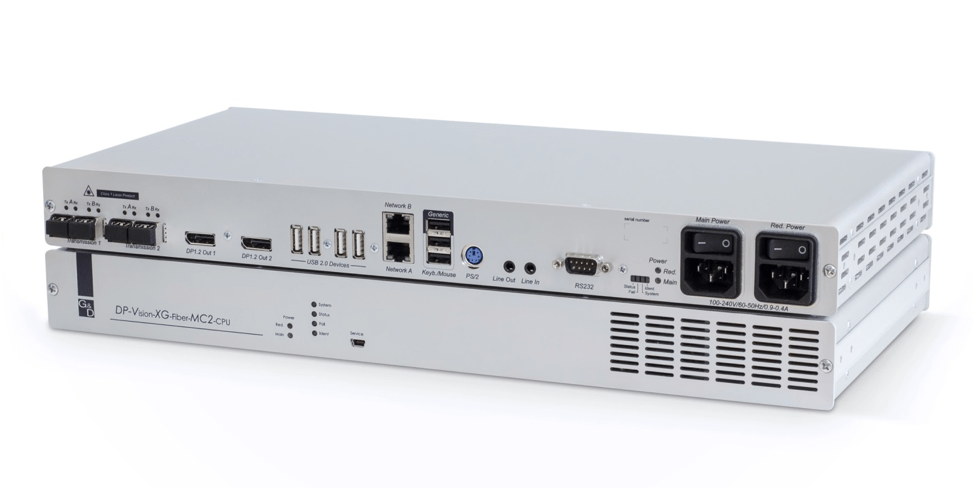

Пример: Компания G&D представила IPKVM с разрешением до 8K. Ее KVM-удлинитель DP1.2-Vision-XG передает видеосигнал 4К или 8К 60 к/c на расстояние до 10 км по волоконно-оптическому кабелю или по «витой пар» до 150 м.

Усовершенствованы независимые от платформ многоинтерфейсные системы, а также средства безопасности KVM, которые интегрируются с системами аутентификации сторонних производителей (RADIUS, LDAP, LDAPS и Active Directory). Постоянно развивается оборудование преобразования сигналов, которое позволяет посредством одной консоли работать с системами, обладающими разными интерфейсами (VGA, DVI, HDMI, DisplayPort, PS/2, USB). Продолжается переход на цифровые видеоинтерфейсы. Появилось больше моделей с выбором активного окна простым перемещением курсора мыши из одного монитора в другой, совершенствуется поддержка Virtual Media.

Остается существенный вопрос, как правильно выбрать KVM-переключатель?

Как выбрать KVM-переключатель?

При выборе оборудования KVM обычно руководствуются, прежде всего, решаемой задачей, ценой и функциональными характеристиками. Небольшие организации отдают предпочтение бюджетным сериям с минимально необходимыми функциями. Однако для среднего и крупного бизнеса приоритетными становятся такие свойства как надежность, безопасность, управляемость, количество портов и обслуживаемых серверов, передача данных по IP, безопасность и т.д.

Выбор зависит от того, где будет использоваться KVM-переключатель – дома, для работы в офисе, в диспетчерской, тестовой лаборатории, ЦОД и т.д., как часто им будут пользоваться, должен ли он работать постоянно (24*7), насколько критичным является управляемое оборудование, какой нужен набор интерфейсов, требуется ли установка в стойку, будут ли использоваться дополнительные периферийные устройств, где будет находиться администратор (рядом с компьютерами, в другой комнате или на удаленной площадке).

В крупных проектах оборудование KVMдолжно легко трансформироваться, чтобы можно было менять его конфигурацию, подстраивая под конкретную задачу.

При выборе KVM приходится учитывать возможности расширения (по числу пользователей и управляемых серверов), ограничения на длину кабеля, количество кабельных соединений, поддерживаемые серверные и программные платформы, качество видео, средства безопасности, удобство интерфейса, компактность, резервирование, поддержку управления по IP. Стоит обратить особое внимание на следующие свойства:

Многоплатформная совместимость	Предпочтительнее KVM-переключатель, который предлагает совместимость с разными платформами – аппаратными средствами, операционными системами и приложениями.
Надежность	Возможность доступа на уровне BIOS, наличие средств протокольно-независимого доступа к сети и проверенные эксплуатационные качества, резервирование блоков питание и IP-портов, оптимальный уровень видеосигнала.
Гибкость и масштабируемость	Важно выбирать KVM производителей, которые предлагают широкую номенклатуру продукции, модульное наращивание, опции для локального и удаленного доступа. KVM должен обладать гибкостью, позволяющую справляться с текущими и будущими задачами, предусматривать масштабирование вместе с ростом организации, добавлением нового оборудования и увеличением численности персонала
Безопасность	KVM-переключатели должны предлагать высокий уровень безопасности, включая управление доступом к серверам или группам серверов для одного или нескольких пользователей, несколько видов шифрования данных, фильтрацию IP/MAC-адресов и аутентификацию пользователей.
Опции доступа	Наличие широкого набора опций для KVM: выбранное решение должно обеспечивать оптимальную поддержку всех операций.

В числе наиболее важных качеств KVM корпоративного класса выделяют безопасность (особенно, если этого требует профиль компании), качество видео, надежность устройств и возможность обновления ПО. Также нужно учитывать число одновременных сеансов, габариты устройства, тип кабеля для соединения с сервером и расстояния между переключателем и серверами. Возможно, будут полезны дополнительные функции, в частности, простые средства мониторинга, оповещения и управления питанием. Опции типа сенсорного экрана, сканера отпечатков пальцев или беспроводных KVM актуальны далеко не для всех и отражаются на цене продукта.

IP KVM отличаются своей функциональностью, но важно обращать внимание на уровень безопасности, качество видео, интерфейсы, методы доступа (медные и оптические линии, резервирование), число управляемых устройств, пользователей и консолей. Для решения локальных задач управления IP KVM может оказаться дорогим и менее удобным вариантом. В некоторых ситуациях можно применять KVM разных типов, сочетая их преимущества. Интеграция IP KVM с IPMI позволяет добавить различные функции, например, удаленное управление питанием сервера и мониторинг его состояния.

Используя KVM, ИТ-администратор получает полный набор необходимых инструментов для локального и/или удаленного управления оборудованием серверной или ЦОД.

Решения для ЦОД

Специфика центров обработки данных – это не только огромное количество оборудования (тысячи устройств – серверы, коммутаторы, маршрутизаторы), но и несколько администраторов с различными правами доступа. Разграничение административных прав требует развитой системы аутентификации и авторизации, а большое количество оборудования – системы централизованного управления всеми устройствами.

Применение специализированного оборудования, предоставляющего удаленный физический доступ, намного сокращает время решения проблемы, а иногда является единственным способом оперативного устранения неисправности в дата-центре.



В центре обработки данных хостинг-провайдера KVM поможет предоставить клиентам дополнительную услугу аппаратного доступа к их серверам, установленным в этом ЦОД.

Например, KVM-переключатели ATEN серии KN позволяют одному локальному и двум или четырем (зависит от модели) администраторам по LAN, WAN или через интернет управлять ИТ-оборудованием ЦОД. Устройства обеспечивают доступ к двум-четырем десяткам серверам и к нескольким сотням систем при каскадировании переключателей. Такие IP KVM позволяют предоставить независимый доступ на каждый порт и при необходимости масштабируются.

Пример: Особенности переключателей ATENKN4140v: две сетевые карты для резервирования доступа по сети или работы с двумя IP-адресами; два блока питания, которые могут подключаться к двум независимым вводам; поддержка различных интерфейсов (PS/2, USB, Sun и RS-232); поддержка звука и функция Virtual Media. Система управления CC2000 обеспечивает централизованный доступ к ИТ-устройствам и управление их работой в удаленных ЦОД или в филиалах компании.

Важные свойства KVM для ЦОД – число пользователей и поддерживаемых устройств; система ролевого доступа и управления с возможностью создавать и определять права для пользователей и групп; доступом к устройству (маршрутизатору, коммутатору, серверу и др.) через KVM-порты и последовательные порты; извещения по электронной почте о событиях; регистрация событий и ведение системного журнала, а также мощная система защиты и средства аутентификации. Выбор конкретной модели зависит от объема финансирования и необходимой функциональности.

KVM-переключатели и сервисные процессоры серверов

В комплект поставки серверов нередко входят средства удаленного управления, а встроенный модуль позволяет включать и выключать систему в удаленном режиме и следить за работой основных аппаратных компонентов. Например, HPE Integrated Lights-Out (iLO) предоставляет расширенные функции управления серверами, причем доступ к ним через «виртуальный KVM» (Integrated Lights-Out Virtual KVM) для удаленного администрирования (через браузер или командную строку) можно получить независимо от состояния ОС. Они включают управление питанием, развертывание или обновление ПО, «виртуальный CD-ROM».

Конечно, это влияет на востребованность KVM, однако большой парк имеющегося и производимого оборудования не предусматривает встроенных средств KVM. А в смешанной среде, где установлены серверы от разных вендоров, имеет смысл использовать один независимый инструмент для удаленного доступа и управления различными серверными платформами. Количество серверов в организациях и компаниях увеличивается, и, несмотря на совершенствование средств удаленного доступа, управления и диагностики в серверном оборудовании, потребность в KVM будет расти.

В условиях разнородного серверного парка возникает потребность в многоплатформенном решении для управления всем оборудованием через единый дружественный интерфейс. Решения на базе IP KVM позволяют реализовать управление серверами любого типа.

Кроме того, хотя «виртуальные» и «реальные» KVM являются конкурентными методами, при построении систем управления интегрированные сервисные процессоры и переключатели KVM могут использоваться совместно.

            Есть ли будущее у KVM?

Интегрированные в серверах решения удаленного доступа не занимают места в стойке и предлагают дополнительные функции: мониторинг температуры системной платы, напряжения и т. п., но, несмотря на появление и развитие альтернативных решений, пользователи не случайно делают выбор в пользу полноценных IP KVM. Например, далеко не каждый встроенный продукт может обеспечить такую же безопасность доступа, и нередко программные продукты не способны в полном объеме заменить переключатель KVM: не удается добиться абсолютной синхронизации мыши и такого же высокого качества видео, иногда нет возможности подключаться к внешним носителям и передавать данные, требуется покупка дополнительных лицензий. Поэтому потребность в оборудовании KVM будет только расти.

Развитие KVM идет в таких приоритетных направлениях, как работа по протоколу IP, увеличение числа управляемых серверов, повышение уровня безопасности и достижение большей простоты администрирования. Некоторые вендоры KVM интегрируют их с устройствами/системами управления сетью и мониторинга, создают комплексные решения для удаленного управления и мониторинга ответственного оборудования по IP. Как результат, единое администрирование оборудованием становится все более реальной целью.

Так компании Avocent (ныне подразделение Emerson Network Power) и Raritan пополняют спектр своих решений более развитыми средствами управления и мониторинга за счет приобретения технологий управления сторонних производителей. Активно работает в направлении интеграции KVM с устройствами/системами управления сетью и мониторинга компания ATEN, которая преследует цель создания интегрированных решений для полномасштабного управления ЦОД крупных корпораций и операторов связи.

Производители KVM разрабатывают также программные средства для централизованного управления оборудованием ИТ. Например, ПО ATEN Altusen CC2000 позволяет организовать доступ к устройствам и управление их работой в удаленных ЦОД, в филиалах и отделениях компании. Система обеспечивает безопасный доступ и управление правами администраторов, предусматривает внутренние и внешние средства аутентификации. Совместное использование программного обеспечения CC2000 с IP KVM дает возможность осуществлять удаленный мониторинг и дистанционное управление работой устройств через интерфейс браузера.

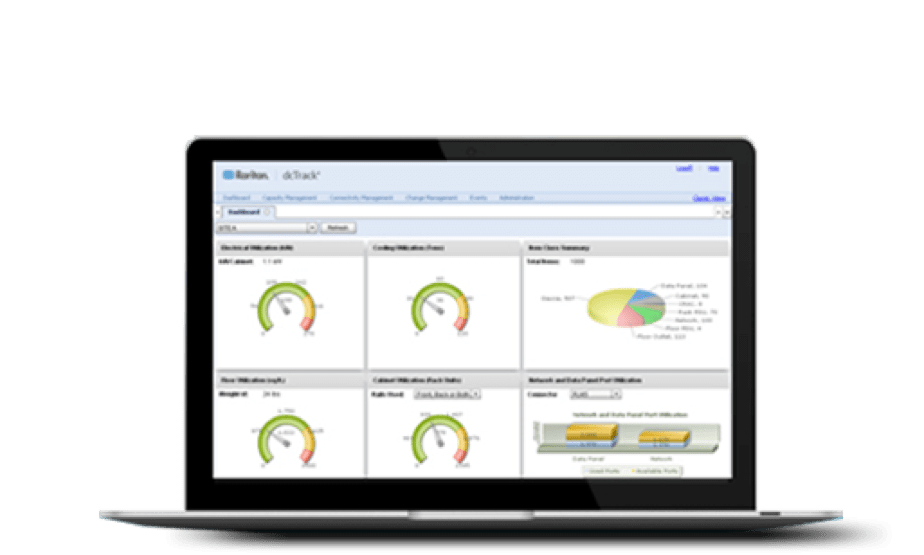

Система управления инфраструктурой ЦОД от Raritan помогает визуализировать и автоматизировать задачи управления информационными и инженерными системами, планировать использование мощностей и управлять изменениями. Она предусматривает динамическую привязку ИТ-ресурсов к планам этажа и может применять встроенные средства автоматического распознавания устройств на базе SNMP для актуализации информации о ресурсах, MAC- и IP-адресах и программном обеспечении.



Информация, собираемая контроллерами Raritan с датчиков температуры, влажности, воздушного потока, давления воздуха, дыма, воды и замыкания контактов, может передаваться в систему DataCenterInfrastructureManagement (DCIM) для принятия управленческих решений, а также в систему мониторинга и управления энергопотреблением ЦОД.

Оборудование KVM стало одним из компонентов платформы управления Avocent. В ее состав включены система учета ресурсов инфраструктуры ЦОД, резервируемая система управления, средства мониторинга и учета электропитания и мониторинга окружающей среды.

Со временем IP KVM могут быть интегрированы в корпоративные системы управления (такие как DCIM), что приведет к расширению возможностей удаленного управления и мониторинга. Однако KVM не исчезнут. Применение новых технологий, заменяющих эти решения, требует затрат на обновление компьютерного парка, а при большом количестве серверов доступ к ним через интегрированные сервисы обходится дороже и менее эффективен.
